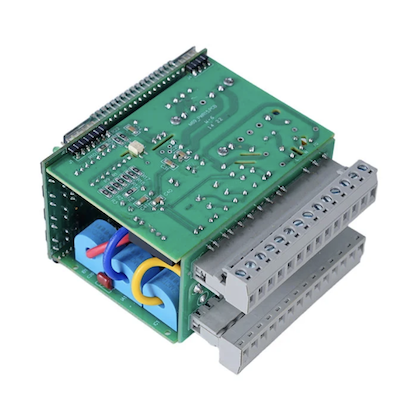

ສະພານວົງຈອນ PCB ຄວາມຫນາແຫນ້ນສູງທີ່ມີຊຸດ BGA

ສະພານວົງຈອນ PCB ຄວາມຫນາແຫນ້ນສູງທີ່ມີການບໍລິການຫຸ້ມຫໍ່ BGA ຈາກ Fanway ແມ່ນເຫມາະສົມກັບໂປເຊດເຊີ AI, ອຸປະກອນໂທລະຄົມ, ອຸປະກອນການແພດ, ແລະການຄວບຄຸມອຸດສາຫະກໍາ. ຊຸດ BGA ຖືກສ້າງຂຶ້ນດ້ວຍຊິລິໂຄນຕາຍສໍາລັບການປຸງແຕ່ງ, ຊັ້ນເຊື່ອມຕໍ່ເຊື່ອມຕໍ່ກັນກັບຊັ້ນໃຕ້ດິນ, ແລະອາເລບານ solder ຢູ່ດ້ານລຸ່ມທີ່ຕິດກັບ PCB. ການອອກແບບນີ້ສະຫນອງຄວາມຫນາແຫນ້ນຂອງການເຊື່ອມຕໍ່ສູງ, ເສັ້ນທາງສັນຍານສັ້ນສໍາລັບການປະຕິບັດໄຟຟ້າທີ່ດີກວ່າ, ການຖ່າຍທອດຄວາມຮ້ອນທີ່ມີປະສິດທິພາບໃນກະດານ, ແລະລັກສະນະການຈັດຕໍາແຫນ່ງດ້ວຍຕົນເອງໃນລະຫວ່າງການ soldering ທີ່ແກ້ໄຂການຊົດເຊີຍການຈັດຕໍາແຫນ່ງເລັກນ້ອຍ. ບໍລິການຂອງພວກເຮົາຄຸ້ມຄອງຂະບວນການເຮັດວຽກຢ່າງເຕັມທີ່ຈາກການສະຫນັບສະຫນູນຮູບແບບ PCB ໂດຍຜ່ານການປະກອບແລະການກວດກາຂັ້ນສຸດທ້າຍ.

BGA ເຮັດວຽກແນວໃດ?

ຊຸດ BGA ເຊື່ອມຕໍ່ກັບ PCB ຜ່ານອາເລບານ solder ຢູ່ດ້ານລຸ່ມຂອງອົງປະກອບ. ໃນລະຫວ່າງການຂະບວນການ reflow, ບານ solder ທັງຫມົດແມ່ນໃຫ້ຄວາມຮ້ອນພ້ອມໆກັນກັບຈຸດ melting. ຄວາມກົດດັນດ້ານຂອງ solder molten ດຶງອົງປະກອບເຂົ້າໄປໃນສອດຄ່ອງຊັດເຈນກັບ pads PCB, ກອບເປັນຈໍານວນການເຊື່ອມຕໍ່ໄຟຟ້າ, ກົນຈັກ, ແລະຄວາມຮ້ອນພ້ອມໆກັນ. ຜົນກະທົບການຈັດຕໍາແຫນ່ງດ້ວຍຕົນເອງນີ້ຊົດເຊີຍຄວາມຜິດພາດການຈັດຕໍາແຫນ່ງເລັກນ້ອຍແລະເປັນເຫດຜົນທີ່ວ່າການປະກອບ BGA ສາມາດບັນລຸຜົນຜະລິດສູງເຖິງວ່າຈະມີຂະຫນາດ pitch ຂະຫນາດນ້ອຍ.

ຂໍ້ດີຂອງການຫຸ້ມຫໍ່ BGA ແມ່ນຫຍັງ?

ການຫຸ້ມຫໍ່ BGA ແມ່ນທາງເລືອກຕົ້ນຕໍສໍາລັບຊິບລະດັບສູງເນື່ອງຈາກຂໍ້ໄດ້ປຽບດັ່ງຕໍ່ໄປນີ້.

ຄວາມຫນາແຫນ້ນສູງ

ມັນສະຫນັບສະຫນູນການເຊື່ອມຕໍ່ຫຼາຍຮ້ອຍຫຼືຫຼາຍພັນຄົນໃນຮອຍຕີນທີ່ຫນາແຫນ້ນ, ເຮັດໃຫ້ການອອກແບບທີ່ສັບສົນ.

ການ​ປະ​ຕິ​ບັດ​ໄຟ​ຟ້າ​ທີ່​ດີກ​ວ່າ​

ມັນມາຈາກເສັ້ນທາງເຊື່ອມຕໍ່ກັນສັ້ນທີ່ຫຼຸດລົງ inductance ແລະຄວາມຕ້ານທານ, ປະສິດທິຜົນຫຼຸດຜ່ອນການບິດເບືອນສັນຍານຄວາມຖີ່ສູງສໍາລັບ RF ແລະຄໍາຮ້ອງສະຫມັກຄວາມໄວສູງ.

ການຄຸ້ມຄອງຄວາມຮ້ອນທີ່ດີກວ່າ

ມັນເກີດຂຶ້ນເນື່ອງຈາກວ່າລູກປືນ solder ດໍາເນີນການຄວາມຮ້ອນກັບ PCB ໄດ້ປະສິດທິພາບຫຼາຍກ່ວານໍາແບບດັ້ງເດີມ.

ຜົນ​ກະ​ທົບ​ການ​ຈັດ​ຕັ້ງ​ຕົນ​ເອງ​

BGA Circuit Boards Surface Mount Assembly ຂອງ PCB ຫມາຍຄວາມວ່າໃນລະຫວ່າງການ reflow, ຄວາມກົດດັນດ້ານຂອງ solder molten ອັດຕະໂນມັດແກ້ໄຂ deviations ການຈັດວາງເລັກນ້ອຍ, ປັບປຸງຜົນຜະລິດປະກອບ.

ຂະບວນການປະກອບ BGA

ຄວາມຫນາແຫນ້ນສູງ PCB Circuit Board Assembly ທີ່ມີຊຸດ BGA ແມ່ນພາກສ່ວນທີ່ຕ້ອງການທີ່ສຸດຂອງການປະກອບ SMT. ແຕ່ລະຂັ້ນຕອນຮຽກຮ້ອງໃຫ້ມີການຄວບຄຸມທີ່ຊັດເຈນເພື່ອບັນລຸຂໍ້ຕໍ່ທີ່ເຊື່ອຖືໄດ້.

1. ການອອກແບບແຜ່ນ PCB

ມີສອງທາງເລືອກ. ແຜ່ນ NSMD ບໍ່ມີຫນ້າກາກ solder ໃນໄລຍະຂອບ pads, ສະຫນອງຂະຫນາດທີ່ສອດຄ່ອງແລະຂໍ້ຕໍ່ກົນຈັກທີ່ເຂັ້ມແຂງ. ແຜ່ນ SMD ມີຫນ້າກາກ solder ກວມເອົາແຄມຂອງ pad, ສຸມໃສ່ຄວາມກົດດັນຄວາມຮ້ອນແລະເຮັດໃຫ້ພື້ນທີ່ solder ປະສິດທິພາບຂະຫນາດນ້ອຍກວ່າ. ສໍາລັບວົງຈອນດິຈິຕອນຄວາມໄວສູງ, NSMD ແມ່ນມັກ. ເມື່ອ BGA pitch ຫຼຸດລົງເຖິງ 0.5 ມມຫຼືຕ່ໍາກວ່າ, ຜ່ານທາງໃນ pad ກາຍເປັນຄວາມຈໍາເປັນເພາະວ່າພັດລົມກະດູກຫມາແບບດັ້ງເດີມບໍ່ສາມາດເຫມາະໄດ້. ຜ່ານການຕື່ມຂໍ້ມູນແລະການໃສ່ແຜ່ນແມ່ນສໍາຄັນ. ພື້ນຜິວທີ່ບໍ່ສະເຫມີກັນຈະສ້າງຊ່ອງຫວ່າງໃນລະຫວ່າງການໄຫຼຄືນ.

2. ການອອກແບບ Stencil

ການອອກແບບ Stencil ກໍານົດປະລິມານການວາງ solder. ສໍາລັບການປະກອບ BGA ທີ່ມີສຽງດີ, ການຕັດດ້ວຍເລເຊີແລະແຜ່ນສະແຕນຂັດດ້ວຍໄຟຟ້າທີ່ມີການຊົດເຊີຍຂະຫນາດຮູຮັບແສງແມ່ນຕ້ອງການ. ສໍາລັບ BGAs pitch 0.4mm, ຄວາມຫນາຂອງ stencil ໂດຍທົ່ວໄປແມ່ນ 0.1mm. ຂະໜາດ ແລະຮູບຮ່າງຂອງຮູຮັບແສງຖືກປັບເພື່ອບັນລຸປະລິມານການວາງທີ່ຖືກຕ້ອງສຳລັບແຕ່ລະຂະໜາດບານ BGA.

3. ການຈັດວາງ

ອົງປະກອບ BGA ແມ່ນຖືກຈັດໃສ່ໂດຍໃຊ້ອຸປະກອນເລືອກແລະສະຖານທີ່ອັດຕະໂນມັດທີ່ມີການຈັດຕໍາແຫນ່ງສາຍຕາ. ຄວາມຖືກຕ້ອງຂອງການຈັດວາງຂອງ +/- 0.03mm ຮັບປະກັນວ່າແຕ່ລະລູກ solder ສອດຄ່ອງກັບແຜ່ນທີ່ສອດຄ້ອງກັນຂອງມັນ.

4. Reflow Soldering

ໂປຣໄຟລ໌ reflow ແມ່ນຕົວກໍານົດການທີ່ສໍາຄັນທີ່ສຸດໃນການປະກອບ BGA. ໂປຣໄຟລ໌ປະກອບດ້ວຍສີ່ຂັ້ນຕອນ. Preheat ໃຊ້ອັດຕາ 1 ຫາ 3 ° C ຕໍ່ວິນາທີ, ຫຼຸດຜ່ອນຄວາມແຕກຕ່າງຂອງອຸນຫະພູມລະຫວ່າງ BGA ແລະ PCB ເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດສົງຄາມ. ແຊ່ຄ້າງໄວ້ທີ່ 150 ຫາ 200 ອົງສາ C ເປັນເວລາ 60 ຫາ 90 ວິນາທີ, ກະຕຸ້ນການຟອກແລະເອົາອອກຊິເຈນອອກ. Reflow ຮອດອຸນຫະພູມສູງສຸດຂອງ 235 ຫາ 245 ອົງສາ C ສໍາລັບ SAC305 ທີ່ບໍ່ມີສານຕະກົ່ວ, ໂດຍໃຊ້ເວລາເກີນ 60 ຫາ 90 ວິນາທີ. ຄວາມເຢັນໃຊ້ອັດຕາຄວາມເຢັນ 2 ຫາ 4 ອົງສາ C ຕໍ່ວິນາທີ, ປັບປຸງໂຄງສ້າງຂອງເມັດພືດສໍາລັບການປັບປຸງຊີວິດການເມື່ອຍລ້າ. ອຸນຫະພູມຕ່ໍາຕ່ໍາສຸດເຮັດໃຫ້ຂໍ້ຕໍ່ເຢັນ. ອຸນຫະພູມສູງກວ່າຄວາມເສຍຫາຍສູງສຸດຂອງໂຄງສ້າງພາຍໃນຂອງອົງປະກອບ BGA.

ຄວາມສາມາດດ້ານວິຊາການ Fanway

ສະພານວົງຈອນ PCB ຄວາມຫນາແຫນ້ນສູງທີ່ມີການບໍລິການຫຸ້ມຫໍ່ BGA ຈາກ Fanway ປະກອບມີຄວາມສາມາດດ້ານວິຊາການດັ່ງຕໍ່ໄປນີ້.

ຂອບເຂດຂະຫນາດ BGA: ການປະກອບອົງປະກອບ BGA ຈາກ 1x1mm ຫາ 50x50mm, ກວມເອົາ micro BGAs ສໍາລັບອຸປະກອນ Portable ແລະ FCBGAs ຮ່າງກາຍຂະຫນາດໃຫຍ່ສໍາລັບໂປເຊດເຊີທີ່ມີປະສິດທິພາບສູງ.

ຂະໜາດສຽງ: pitch ຕໍາ່ສຸດທີ່ 0.4mm ທີ່ມີຄວາມຖືກຕ້ອງຂອງການຈັດວາງຂອງ +/- 0.03mm. Pitches ຕ່ໍາກວ່າ 0.4mm ແມ່ນປະເມີນກໍລະນີ.

ຈຳນວນຊັ້ນກະດານ: ສະຫນັບສະຫນູນສະພາແຫ່ງຈາກ 1 ຫາ 108 ຊັ້ນ, ກວມເອົາກະດານສອງດ້ານທີ່ງ່າຍດາຍໂດຍຜ່ານ backplanes ສູງທີ່ຊັບຊ້ອນ.

ຄວາມໜາຂອງກະດານ: ຮອງຮັບຄວາມຫນາຂອງກະດານຈາກ 0.2mm ຫາ 10.0mm, ກວມເອົາວົງຈອນ flex ຜ່ານ backplanes rigid.

ສະຫນັບສະຫນູນອົງປະກອບ Passive: ປະກອບອົງປະກອບຕົວຕັ້ງຕົວຕີລົງໄປຫາ 01005 ແລະ 0201 ຄຽງຄູ່ກັບຊຸດ BGA ຢູ່ໃນກະດານດຽວກັນ.

Solder Balls: ຮອງຮັບທັງໂລຫະປະສົມທີ່ເຮັດດ້ວຍໂລຫະປະສົມທີ່ເຮັດດ້ວຍເຫຼັກ ແລະ ບໍ່ມີສານ.

ການຢັ້ງຢືນ: ISO9001, ISO14001, ISO13485, RoHS, IPC.

ຄໍາຮ້ອງສະຫມັກ

ການປະກອບ BGA PCB ເປັນສິ່ງຈໍາເປັນສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມຫນາແຫນ້ນຂອງ I/O ສູງ, ຄວາມສົມບູນຂອງສັນຍານ, ແລະປະສິດທິພາບຄວາມຮ້ອນ. ສະພາບັນດິດ PCB ຄວາມຫນາແຫນ້ນສູງທີ່ມີຊຸດ BGA ໃຫ້ບໍລິການຂະແຫນງທີ່ສໍາຄັນເຫຼົ່ານີ້.

AI ແລະຄອມພິວເຕີ້ທີ່ມີປະສິດທິພາບສູງ: GPUs, AI accelerators, ແລະເຊີບເວີໂປເຊດເຊີໃຊ້ແພັກເກັດ FCBGA ຂະຫນາດໃຫຍ່ທີ່ມີການເຊື່ອມຕໍ່ຫລາຍພັນເຊື່ອມຕໍ່.

ໂທລະຄົມ: ຊິບແບນແບນ 5G, ໂປເຊດເຊີເຄືອຂ່າຍ, ແລະສະຫຼັບ ASICs ຕ້ອງການ BGA ລະດັບສຽງດີສຳລັບການສົ່ງຂໍ້ມູນຄວາມໄວສູງ.

ອຸປະກອນການແພດ: ອຸ​ປະ​ກອນ​ການ​ວິ​ນິດ​ໄສ​, ຕິດ​ຕາມ​ກວດ​ກາ​ຄົນ​ເຈັບ​, ແລະ​ອຸ​ປະ​ກອນ​ການ​ແພດ​ແບບ​ພົກ​ພາ​ໄດ້​ນໍາ​ໃຊ້ BGA ສໍາ​ລັບ​ການ​ກະ​ທັດ​ຮັດ​, ເອ​ເລັກ​ໂຕຣ​ນິກ​ທີ່​ເຊື່ອ​ຖື​ໄດ້​.

ການຄວບຄຸມອຸດສາຫະກໍາ: PLCs, motor drives, and automation controllers use BGA for processing and communication functions .

ເຄື່ອງໃຊ້ໄຟຟ້າ: ໂທລະສັບສະມາດໂຟນ, ແທັບເລັດ ແລະເຄື່ອງສວມໃສ່ໃຊ້ micro BGA ສໍາລັບການອອກແບບທີ່ຈຳກັດພື້ນທີ່.

ເປັນຫຍັງຕ້ອງເຮັດວຽກກັບ Fanway ສໍາລັບສະພາແຫ່ງ BGA PCB ຂອງທ່ານ?

ອຸປະກອນການຈັດວາງຄວາມຖືກຕ້ອງ

ຄວາມຖືກຕ້ອງຂອງການຈັດວາງຂອງ +/- 0.03 ມມ ຮອງຮັບ BGA ລະອຽດລົງເຖິງ 0.4 ມມ.

Reflow Profiling ຄວບຄຸມ

ເຕົາອົບ reflow ຫຼາຍເຂດເຮັດໃຫ້ໂປຣໄຟລ໌ຄວາມຮ້ອນທີ່ຊັດເຈນສໍາລັບປະເພດຊຸດ BGA ທີ່ແຕກຕ່າງກັນແລະໂລຫະປະສົມ solder.

ການກວດ X-ray

ລະບົບ X-ray 2D ແລະ 3D ກວດສອບຄຸນນະພາບຮ່ວມກັນສໍາລັບ BGA ທຸກໆກະດານ.

BGA Rework ແລະ Reballing

ສະຖານີ rework ທີ່ອຸທິດຕົນທີ່ມີໂຄງສ້າງຄວາມຮ້ອນທີ່ຄວບຄຸມປະຕິບັດການໂຍກຍ້າຍ BGA, ການເຮັດຄວາມສະອາດແຜ່ນ, ການ reballing, ແລະການທົດແທນມາດຕະຖານ IPC-7711/7721.

ສະຫນັບສະຫນູນການອອກແບບ

ການໃຫ້ຄໍາປຶກສາຮູບແບບ PCB ສໍາລັບການເພີ່ມປະສິດທິພາບເສັ້ນທາງ BGA, ລວມທັງຄໍາແນະນໍາການອອກແບບ pad ແລະຍຸດທະສາດຜ່ານທາງໃນ pad.

ບໍລິການຄົບຖ້ວນ

ຈາກການເພີ່ມປະສິດທິພາບການຈັດວາງ PCB ໂດຍຜ່ານການສະຫນອງອົງປະກອບ, ການປະກອບ, ການກວດກາ, ແລະ rework, ທັງຫມົດໂດຍຜ່ານຈຸດດຽວຂອງການຕິດຕໍ່.

ການຢັ້ງຢືນ

ISO9001, ISO14001, ISO13485, RoHS, IPC, ດ້ວຍຂະບວນການປະກອບທີ່ສອດຄ່ອງກັບມາດຕະຖານ IPC-A-610 ແລະ IPC-7095.

ບໍລິການສະພາແຫ່ງ BGA ທີ່ຖືກປັບແຕ່ງ

Fanway ໃຫ້ບໍລິການສະພານວົງຈອນ PCB ຄວາມຫນາແຫນ້ນສູງທີ່ກໍາຫນົດເອງດ້ວຍການບໍລິການຫຸ້ມຫໍ່ BGA ທີ່ເຫມາະສົມກັບການອອກແບບສະເພາະແລະຄວາມຕ້ອງການການຜະລິດ.

ສະຫນັບສະຫນູນການອອກແບບທີມງານວິສະວະກໍາຂອງພວກເຮົາເຮັດວຽກຮ່ວມກັບທ່ານໃນໄລຍະຮູບແບບ PCB ເພື່ອເພີ່ມປະສິດທິພາບການອອກແບບ pad, ຜ່ານການຈັດວາງ, ແລະເສັ້ນທາງພັດລົມສໍາລັບຊຸດ BGA, ຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງບັນຫາການປະກອບກ່ອນທີ່ຈະເລີ່ມຕົ້ນການຜະລິດ.

ການຈັດຫາອົງປະກອບພວກເຮົາຈັດການການຈັດຊື້ອົງປະກອບ BGA ຜ່ານລະບົບຕ່ອງໂສ້ການສະຫນອງທີ່ໄດ້ຮັບອະນຸຍາດ, ຮັບປະກັນຄວາມຖືກຕ້ອງແລະການຕິດຕາມ. ສໍາລັບອົງປະກອບທີ່ມີເວລານໍາຍາວຫຼືສະຖານະການສິ້ນສຸດຂອງຊີວິດ, ພວກເຮົາໃຫ້ຄໍາແນະນໍາທາງເລືອກ.

ທາງເລືອກໃນການປະກອບການບໍລິການປະກອບມີການປະກອບຕົ້ນແບບ, ການຜະລິດປະລິມານ, rework, reballing, ແລະການທົດແທນອົງປະກອບ. ພວກເຮົາປັບຕົວເຂົ້າກັບຂັ້ນຕອນໂຄງການ ແລະຄວາມຕ້ອງການກຳນົດເວລາຂອງທ່ານ.

ການທົດສອບທີ່ກໍາຫນົດເອງໂປໂຕຄອນການທົດສອບແມ່ນຖືກກໍານົດຕໍ່ໂຄງການ, ບໍ່ໄດ້ນໍາໃຊ້ຢ່າງເທົ່າທຽມກັນ. ພວກ​ເຮົາ​ປັບ​ແຕ່ງ​ການ​ກວດ​ກາ​ແລະ​ການ​ທົດ​ສອບ​ກັບ​ປະ​ເພດ​ຊຸດ BGA ສະ​ເພາະ​, ຄວາມ​ສັບ​ສົນ​ຂອງ​ຄະ​ນະ​, ແລະ​ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​.

ການຫຸ້ມຫໍ່ແລະການຈັດສົ່ງກະດານຖືກອະນາໄມ, ເຄືອບຖ້າລະບຸ, ຫຸ້ມຫໍ່ຕາມມາດຕະຖານ ESD, ແລະສົ່ງກັບເອກະສານການຕິດຕາມຢ່າງເຕັມທີ່ໄປຫາສະຖານທີ່ທີ່ທ່ານກໍານົດ.

FAQ

Q: BGA pitch ຕໍາ່ສຸດທີ່ Fanway ສາມາດປະກອບ?
A: Fanway ສະຫນັບສະຫນູນການປະກອບ BGA ລົງເຖິງ 0.4mm pitch ເປັນມາດຕະຖານ. Pitches ຕ່ໍາກວ່າ 0.4mm ແມ່ນປະເມີນກໍລະນີ.

ຖາມ: Fanway ສະຫນອງການສະຫນັບສະຫນູນການອອກແບບສໍາລັບການປະກອບ BGA ບໍ?
A: ແມ່ນແລ້ວ. Fanway ໃຫ້ຄໍາປຶກສາຮູບແບບ PCB ສໍາລັບການເພີ່ມປະສິດທິພາບເສັ້ນທາງ BGA, ລວມທັງຄໍາແນະນໍາກ່ຽວກັບການອອກແບບແຜ່ນ, ການຕື່ມຂໍ້ມູນຜ່ານທາງໃນ pad, ແລະຍຸດທະສາດການອອກພັດລົມ.

Q: ເວລາປ່ຽນປົກກະຕິສໍາລັບການປະກອບ BGA ແມ່ນຫຍັງ?
A: ເຄື່ອງປະກອບ BGA Prototype ໂດຍປົກກະຕິຈະຈັດສົ່ງພາຍໃນ 5 ຫາ 7 ມື້ເຮັດວຽກ. ຄໍາສັ່ງປະລິມານແມ່ນຖືກກໍານົດໂດຍອີງໃສ່ຄວາມພ້ອມຂອງອົງປະກອບແລະຄວາມຊັບຊ້ອນຂອງກະດານ. ມີບໍລິການເລັ່ງດ່ວນ.

ຖາມ: Fanway ສາມາດ rework BGA ທີ່ລົ້ມເຫລວໄດ້ບໍ?
A: ແມ່ນແລ້ວ. Fanway ສະຫນອງການໂຍກຍ້າຍ BGA, ການທໍາຄວາມສະອາດແຜ່ນ, reballing, ແລະການທົດແທນການນໍາໃຊ້ສະຖານີ rework ອຸທິດຕົນທີ່ມີໂປຣໄຟລ໌ຄວາມຮ້ອນຄວບຄຸມ. Rework ແມ່ນປະຕິບັດກັບມາດຕະຖານ IPC-7711/7721.

ຖາມ: ປະເພດແພັກເກັດ BGA ໃດທີ່ Fanway ສະຫນັບສະຫນູນ?
A: Fanway ຮອງຮັບຊຸດ PBGA, CBGA, FCBGA, Micro BGA, ແລະ LGA, ເຊັ່ນດຽວກັນກັບ µBGA, CTBGA, CABGA, CVBGA, ແລະ VFBGA.
