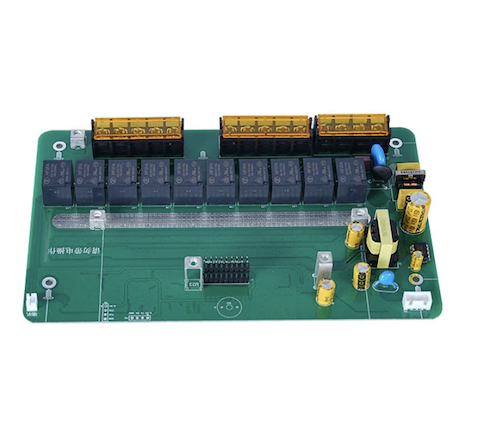

Electronic PCB Printed Circuit Board Board Prototype Assembly

ການບໍລິການເຄື່ອງພິມວົງຈອນພິມ PCB ເອເລັກໂຕຣນິກຈາກຜູ້ຜະລິດຈີນ Fanway ຖືກສ້າງຂຶ້ນສໍາລັບໂຄງການ R&D ໃນອຸປະກອນ IoT, ໂມດູນຄວບຄຸມລົດຍົນ, ເຄື່ອງມືວິນິດໄສທາງການແພດ, ແລະລະບົບການທົດສອບທາງອາກາດ. ໃນຂະນະທີ່ການບໍລິການ PCB ແບບດ່ວນແບບປົກກະຕິໃຊ້ເວລາ 3 ຫາ 7 ມື້, ການຈັດສົ່ງ 24 ຊົ່ວໂມງຂອງພວກເຮົາຈະບີບອັດຮອບວຽນທີ່ເຮັດຊ້ຳໆຢ່າງຫຼວງຫຼາຍ. ກ່ອນທີ່ຈະເລີ່ມຕົ້ນການປະກອບ, ທີມງານວິສະວະກໍາຂອງພວກເຮົາເຮັດການວິເຄາະ DFM ກ່ຽວກັບໄຟລ໌ Gerber ຂອງທ່ານ, BOM, ແລະໄຟລ໌ເລືອກເອົາແລະສະຖານທີ່ເພື່ອຈັບບັນຫາການອອກແບບແຜ່ນ, ຄວາມຂັດແຍ້ງລະຫວ່າງອົງປະກອບ, ຫຼືບັນຫາການຜະລິດອື່ນໆໃນໄວ. ໂດຍບໍ່ມີປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (ເລີ່ມຕົ້ນຈາກ 1 ຊິ້ນ), ທີມງານ R&D ສາມາດຫຼີກເວັ້ນຄ່າໃຊ້ຈ່າຍໃນສິນຄ້າຄົງຄັງເກີນໃນໄລຍະການສ້າງຕົວແບບ.

PCB Prototype Assembly ແມ່ນຫຍັງ?

PCB Printed Circuit Board Prototype Assembly ບໍລິການແມ່ນຂະບວນການຂອງການຕິດຕັ້ງອົງປະກອບເອເລັກໂຕຣນິກໃສ່ແຜ່ນວົງຈອນພິມໃນປະລິມານຂະຫນາດນ້ອຍເພື່ອຜະລິດຕົວຢ່າງການທົດສອບ. ຈຸດປະສົງຫຼັກຂອງມັນແມ່ນການກວດສອບ, ບໍ່ແມ່ນການຜະລິດ:

ການກວດສອບການອອກແບບ: ຢືນຢັນວ່າການອອກແບບວົງຈອນຂອງທ່ານເຮັດວຽກຢູ່ໃນໂລກທາງດ້ານຮ່າງກາຍ. ການຈຳລອງບໍ່ສາມາດກວມເອົາທຸກຕົວແປຂອງໂລກ - ຄວາມສົມບູນຂອງສັນຍານ, ການກະຈາຍພະລັງງານ, ແລະພຶດຕິກຳຄວາມຮ້ອນທີ່ເຫັນໄດ້ຜ່ານການທົດສອບທາງກາຍະພາບເທົ່ານັ້ນ.

ການປັບປຸງແບບຊ້ຳໆ: ການຈັບ ແລະ ແກ້ໄຂຂໍ້ບົກພ່ອງຂອງການອອກແບບໃນຂັ້ນຕອນຕົ້ນແບບນັ້ນ ຄ່າໃຊ້ຈ່າຍສ່ວນໜຶ່ງຂອງສິ່ງທີ່ມັນຈະຕ້ອງໃຊ້ໃນການຜະລິດຊຸດທີ່ຜະລິດຄືນໃໝ່. ການສ້າງແບບຕົ້ນແບບຊ້ຳໆຄັ້ງໜຶ່ງສາມາດປະຫຍັດຄ່າໃຊ້ຈ່າຍໄດ້ສິບເທົ່າຂອງການຜະລິດຄືນໃໝ່ຂະໜາດໃຫຍ່.

ການພັດທະນາເຟີມແວ: ສະຫນອງເວທີຮາດແວທີ່ແທ້ຈິງສໍາລັບວິສະວະກອນຊອບແວທີ່ຈະຂຽນແລະທົດສອບລະຫັດຝັງ. ການພັດທະນາເຟີມແວໂດຍບໍ່ມີຮາດແວທາງດ້ານຮ່າງກາຍແມ່ນຄ້າຍຄືການດີບັກໃນສູນຍາກາດ - ຄວາມຖືກຕ້ອງຕາມເຫດຜົນບໍ່ໄດ້ຮັບປະກັນຄວາມເຂົ້າກັນໄດ້ຂອງຮາດແວ.

ການປະກອບເຄື່ອງຕົ້ນແບບແມ່ນຂັ້ນຕອນທີ່ສໍາຄັນທີ່ຍ້າຍຜະລິດຕະພັນຈາກແນວຄວາມຄິດໄປສູ່ຄວາມເປັນຈິງ, ແລະບໍລິການສະພາແຫ່ງ PCB Printed Circuit Board Prototype ເອເລັກໂຕຣນິກຂອງ Fanway ສະຫນອງການສະຫນັບສະຫນູນມືອາຊີບສໍາລັບຂັ້ນຕອນນີ້ຢ່າງແທ້ຈິງ.

ໄຟລ໌ເລີ່ມຕົ້ນທີ່ສໍາຄັນ

ໄຟລ໌ທີ່ສົມບູນແລະຖືກຕ້ອງແມ່ນພື້ນຖານສໍາລັບການເລີ່ມຕົ້ນໂຄງການທີ່ລຽບງ່າຍ. ໂດຍປົກກະຕິທ່ານຕ້ອງການໄຟລ໌ຫຼັກຕໍ່ໄປນີ້:

1. ໄຟລ໌ Gerber ທີ່ໃຊ້ໃນການຜະລິດ PCB ເປົ່າ, ປະກອບດ້ວຍຊັ້ນທອງແດງທັງຫມົດ, ຂໍ້ມູນເຈາະ, ຫນ້າກາກ solder, ແລະ silkscreen. ຮູບແບບທີ່ບໍ່ຄົບຖ້ວນຫຼືຊັ້ນທີ່ມີຊື່ບໍ່ດີແມ່ນເປັນສາເຫດທົ່ວໄປທີ່ສຸດຂອງການຜະລິດຊັກຊ້າ.

2. Bill of Materials (BOM) ລາຍຊື່ທຸກອົງປະກອບທີ່ຈະປະກອບ, ລວມທັງເລກສ່ວນຜູ້ຜະລິດ (MPN), ຜູ້ອອກແບບອ້າງອີງ, ປະລິມານ ແລະລາຍລະອຽດ. ຄໍາອະທິບາຍທີ່ບໍ່ຊັດເຈນ (ເຊັ່ນ: "100nF capacitor") ສາມາດນໍາໄປສູ່ຄວາມຜິດພາດໃນການຈັດຊື້ຫຼືການຊັກຊ້າການຈັດອັນດັບແຮງດັນທີ່ແຕກຕ່າງກັນແລະວັດສະດຸ dielectric ປະຕິບັດແຕກຕ່າງກັນຫຼາຍໃນວົງຈອນຄວາມໄວສູງ.

3. ເອກະສານປະສານງານ (ໄຟລ໌ CPL / Pick & Place) ສະຫນອງຈຸດປະສານງານ X / Y ທີ່ແນ່ນອນ, ມຸມຫມຸນ, ແລະດ້ານການຕິດຕັ້ງສໍາລັບແຕ່ລະອົງປະກອບ, ນໍາພາເຄື່ອງຈັດວາງ SMT. ຄວາມຜິດພາດການປະສານງານໂດຍກົງເຮັດໃຫ້ misalignment ຫຼືຄວາມຜິດພາດ polarity.

4. ຄໍາແນະນໍາດ້ານວິຊາຊີບ, ການທົບທວນ DFM ກ່ອນທີ່ຈະສັ່ງສາມາດເປີດເຜີຍບັນຫາການອອກແບບແຜ່ນ, ບັນຫາການແຍກອົງປະກອບ, ແລະຄວາມກັງວົນດ້ານການຜະລິດອື່ນໆກ່ອນທີ່ມັນຈະເຮັດໃຫ້ເກີດການຢຸດເຊົາການຜະລິດ. ທີມງານວິສະວະກໍາຂອງ Fanway ສະຫນອງການທົບທວນ DFM ສໍາລັບທຸກໆຄໍາສັ່ງຂອງສະພາແຫ່ງ PCB Printed Circuit Board Prototype ເອເລັກໂຕຣນິກກ່ອນທີ່ຈະເລີ່ມການຜະລິດ.

ຂະບວນການປະກອບຕົວແບບເຕັມຮູບແບບ

ບໍລິການປະກອບເຄື່ອງຕົ້ນແບບຂອງ Fanway ກວມເອົາລະບົບຕ່ອງໂສ້ທັງໝົດຈາກວັດສະດຸຈົນເຖິງກະດານສຳເລັດຮູບ:

ແຫຼ່ງອົງປະກອບ:ທີມງານຈັດຊື້ຂອງພວກເຮົາໃຊ້ລະບົບຕ່ອງໂສ້ການສະຫນອງທີ່ຫມັ້ນຄົງເພື່ອຮັບປະກັນອົງປະກອບໃນລາຄາທີ່ແຂ່ງຂັນ, ເຖິງແມ່ນວ່າສໍາລັບປະລິມານຕົ້ນແບບຂະຫນາດນ້ອຍ. ບໍ່ຈໍາເປັນຕ້ອງໃຫ້ລູກຄ້າປະສານງານກັບຜູ້ຈັດຈໍາຫນ່າຍຫຼາຍ.

ການທົບທວນຄືນດ້ານວິສະວະກໍາ:ວິສະວະກອນໂຄງການກວດສອບ Gerber, BOM, ແລະປະສານງານໄຟລ໌ສໍາລັບການຜະລິດກ່ອນທີ່ຈະເລີ່ມຕົ້ນການຜະລິດ, ຂັດຂວາງບັນຫາທີ່ອາດຈະເກີດຂື້ນໃນຂັ້ນຕອນທໍາອິດ.

ການປະກອບ PCB ຕົ້ນແບບ:ຮອງຮັບກະດານຫຼາຍປະເພດລວມທັງຫຼາຍຊັ້ນ, ຄວາມຖີ່ສູງ, HDI, rigid, rigid-flex, ແລະ flex PCBs. ຄວາມສາມາດໃນການຈັດວາງກວມເອົາ 01005 ອົງປະກອບຂະຫນາດນ້ອຍສຸດແລະ 0.2mm-pitch BGAs, ມີຂະຫນາດກະດານສູງສຸດ 510mm × 460mm.

ການ​ທົດ​ສອບ​ແລະ​ການ​ກວດ​ສອບ​:ກະດານຕົ້ນແບບທຸກອັນຜ່ານລະບົບການກວດກາຢ່າງເຂັ້ມງວດລວມທັງ QC ຄູ່ມື, ການກວດກາການວາງ SPI solder, ການກວດສອບແສງ AOI, ການກວດສອບ X-ray, ການທົດສອບວົງຈອນ, ການທົດສອບການເຮັດວຽກ, ແລະການທົດສອບການເຜົາໄຫມ້. ການທົດສອບຢ່າງລະອຽດຢູ່ໃນຂັ້ນຕອນຕົ້ນແບບຮັບປະກັນການຫັນປ່ຽນໄປສູ່ການແລ່ນທົດລອງແລະການຜະລິດຈໍານວນຫລາຍ.

ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກ

ບໍລິການສະພາແຫ່ງຕົວແບບ PCB Printed Circuit Board ເອເລັກໂຕຣນິກຂອງ Fanway ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນທົ່ວຂົງເຂດດັ່ງຕໍ່ໄປນີ້:

ອຸປະກອນ IoT ແລະເຄື່ອງສວມໃສ່

ປັດໄຈຮູບແບບຂະຫນາດນ້ອຍ, ຄວາມຫນາແຫນ້ນສູງ, ແລະການບໍລິໂພກພະລັງງານຕ່ໍາຕ້ອງການການຈັດວາງທີ່ຊັດເຈນແລະ iteration ຢ່າງໄວວາໃນລະຫວ່າງການ prototyping.

ໂມດູນຄວບຄຸມລົດຍົນ

ເອເລັກໂຕຣນິກໃນຍານພາຫະນະຮຽກຮ້ອງໃຫ້ມີຄວາມຫນ້າເຊື່ອຖືສູງແລະຄວາມທົນທານຕໍ່ສິ່ງແວດລ້ອມ; ການກວດສອບການເຮັດວຽກແລະການທົດສອບຄວາມຫນ້າເຊື່ອຖືໃນຂັ້ນຕອນຕົ້ນແບບແມ່ນຂາດບໍ່ໄດ້.

ເຄື່ອງມືວິນິດໄສທາງການແພດ

ອຸ​ປະ​ກອນ​ການ​ແພດ​ມີ​ການ​ອະ​ນຸ​ມັດ​ລະ​ບຽບ​ການ​ຢ່າງ​ເຂັ້ມ​ງວດ​; ການກວດສອບຄວາມຖືກຕ້ອງຢ່າງລະອຽດຢູ່ໃນຂັ້ນຕອນຕົ້ນແບບແມ່ນເງື່ອນໄຂເບື້ອງຕົ້ນສໍາລັບການຢັ້ງຢືນຕໍ່ມາ.

ລະ​ບົບ​ການ​ທົດ​ສອບ​ອາ​ວະ​ກາດ​

ຄວາມຕ້ອງການຄວາມຫນ້າເຊື່ອຖືສູງຫມາຍຄວາມວ່າທຸກການປ່ຽນແປງການອອກແບບຕ້ອງໄດ້ຮັບການຢັ້ງຢືນທາງດ້ານຮ່າງກາຍ; ຄວາມສາມາດໃນການສ້າງຕົວແບບຢ່າງໄວວາມີຜົນກະທົບໂດຍກົງຕໍ່ໄລຍະເວລາຂອງໂຄງການ.

ເປັນຫຍັງເລືອກໃຊ້ Fanway

ການຈັດສົ່ງ 24 ຊົ່ວໂມງ

ໃນຂະນະທີ່ຮອບວຽນການຫັນໄວມາດຕະຖານແມ່ນ 3-7 ມື້, Fanway ຈະບີບອັດການປະກອບ PCB ຕົ້ນແບບເປັນ 24 ຊົ່ວໂມງ. ສໍາລັບທີມ R&D, ທຸກໆຮອບວຽນການເຮັດຊ້ຳທີ່ສັ້ນລົງໝາຍເຖິງຮອບກວດສອບການອອກແບບຫຼາຍຂຶ້ນພາຍໃນໄລຍະເວລາດຽວກັນ.

ບໍລິການປະຕູດຽວ

ພວກເຮົາສະຫນອງການບໍລິການຈາກແຫຼ່ງອົງປະກອບ, ການທົບທວນ DFM, ການຜະລິດ PCB, ການຈັດວາງ SMT, ການເຊື່ອມໂລຫະຜ່ານຮູ, ຈົນເຖິງການທົດສອບສຸດທ້າຍ - ທັງຫມົດພາຍໃຕ້ມຸງດຽວ. ລູກຄ້າຫຼີກລ້ຽງການ overhead ການປະສານງານຜູ້ສະຫນອງ PCB ແຍກຕ່າງຫາກ, ຜູ້ຈໍາຫນ່າຍອົງປະກອບ, ແລະເຮືອນປະກອບ.

ລະບົບຄຸນະພາບທີ່ໄດ້ຮັບການຮັບຮອງ

ສະຖານທີ່ຂອງພວກເຮົາຖື ISO9001, ISO13485, IATF16949 ແລະ ISO14001 ການຢັ້ງຢືນ, ມີຜະລິດຕະພັນປະຕິບັດຕາມມາດຕະຖານ UL, RoHS, SGS, ແລະ REACH. ມາດຕະຖານຄຸນນະພາບໃນຂັ້ນຕອນຕົ້ນແບບແມ່ນສອດຄ່ອງກັບການຜະລິດປະລິມານ, ຫຼີກເວັ້ນການຄວາມລົ້ມເຫຼວຂອງການກວດສອບທີ່ເກີດຈາກຄວາມແຕກຕ່າງຂອງຂະບວນການ.

ຕໍາ່ສຸດທີ່ຄໍາສັ່ງຕ່ໍາ

ພວກເຮົາສະຫນັບສະຫນູນຄໍາສັ່ງເລີ່ມຕົ້ນຈາກ 1 ຊິ້ນໂດຍບໍ່ມີຄວາມຕ້ອງການປະລິມານຕໍາ່ສຸດທີ່, ການກໍາຈັດຄ່າໃຊ້ຈ່າຍໃນສິນຄ້າຄົງຄັງເກີນສໍາລັບຄວາມຕ້ອງການ R&D-stage.

ວິສະວະກໍາສະຫນັບສະຫນູນລ່ວງຫນ້າ

ການວິເຄາະ DFM ແມ່ນປະຕິບັດກ່ອນການຢືນຢັນຄໍາສັ່ງ, ການກໍານົດແລະແກ້ໄຂບັນຫາການອອກແບບກ່ອນໄວອັນຄວນ. ນີ້ເຮັດໃຫ້ຄວາມສ່ຽງການຜະລິດໄປຂ້າງຫນ້າແທນທີ່ຈະເປັນປະຕິກິລິຍາຕໍ່ບັນຫາໃນລະຫວ່າງການປະກອບ.

ຖາມ-ຕອບ

Q: ການປະກອບ PCB ຕົ້ນແບບປົກກະຕິໃຊ້ເວລາດົນປານໃດ?
A: Fanway ສະຫນອງການສ້າງຕົວແບບຢ່າງໄວວາ 24 ຊົ່ວໂມງ. ພາຍໃຕ້ເງື່ອນໄຂປົກກະຕິ, ຈາກການຢືນຢັນເອກະສານຈົນເຖິງການຈັດສົ່ງກະດານສໍາເລັດຮູບສາມາດສໍາເລັດພາຍໃນ 24 ຊົ່ວໂມງ, ຂຶ້ນກັບການນັບຊັ້ນຂອງກະດານ, ຄວາມສັບສົນຂອງອົງປະກອບແລະຄວາມພ້ອມຂອງ BOM.

ຖາມ: ໄຟລ໌ໃດທີ່ຕ້ອງການເພື່ອເລີ່ມຕົ້ນໂຄງການຕົ້ນແບບ?
A: ທ່ານຕ້ອງການໄຟລ໌ Gerber (ສໍາລັບການຜະລິດ PCB), BOM (ມີຈໍານວນສ່ວນຜູ້ຜະລິດ, ຜູ້ກໍານົດການອ້າງອິງ, ແລະປະລິມານ), ແລະໄຟລ໌ປະສານງານ (ສໍາລັບການຈັດວາງ SMT). ແນະນຳໃຫ້ກວດສອບ DFM ດ້ວຍຕົນເອງກ່ອນການຍື່ນສະເໜີ, ຫຼືທ່ານສາມາດໃຫ້ທີມງານວິສະວະກອນຂອງພວກເຮົາກວດສອບການຜະລິດໄດ້.

Q: ປະເພດໃດແດ່ຂອງ PCBs ທ່ານສະຫນັບສະຫນູນການປະກອບ prototype?
A: ພວກເຮົາຮອງຮັບຫຼາຍຊັ້ນ, ຄວາມຖີ່ສູງ, HDI, rigid, rigid-flex, ແລະ flex PCBs.

ຖາມ: Fanway ໃຫ້ບໍລິການຈັດຊື້ອົງປະກອບສໍາລັບ prototypes ບໍ?
A: ແມ່ນແລ້ວ. ທີມງານຈັດຊື້ຂອງພວກເຮົາມີຊັບພະຍາກອນຕະຫຼາດຢ່າງກວ້າງຂວາງຕໍ່ກັບອົງປະກອບແຫຼ່ງສໍາລັບປະລິມານຕົ້ນແບບຂະຫນາດນ້ອຍໃນລາຄາທີ່ແຂ່ງຂັນ.

ຖາມ: ການທົດສອບໃດທີ່ລວມຢູ່ໃນຂັ້ນຕອນຕົ້ນແບບ?
A: ການທົດສອບປະກອບມີການກວດສອບແສງ AOI, ການກວດສອບ X-ray, ການທົດສອບໃນວົງຈອນ, ການທົດສອບການເຮັດວຽກ, ແລະການທົດສອບການເຜົາໄຫມ້. ແຜນການທົດສອບສະເພາະສາມາດຖືກປັບແຕ່ງໂດຍອີງໃສ່ຄວາມຕ້ອງການຂອງໂຄງການ.

ຕ້ອງການເລີ່ມຕົ້ນການປະກອບຕົ້ນແບບສໍາລັບໂຄງການຂອງທ່ານບໍ? ສົ່ງໄຟລ໌ Gerber ຂອງທ່ານ, BOM, ແລະໄຟລ໌ປະສານງານກັບທີມງານວິສະວະກໍາຂອງພວກເຮົາ. ພວກເຮົາຈະສະຫນອງການທົບທວນຄືນ DFM ແລະວົງຢືມພາຍໃນ 24 ຊົ່ວໂມງ.
