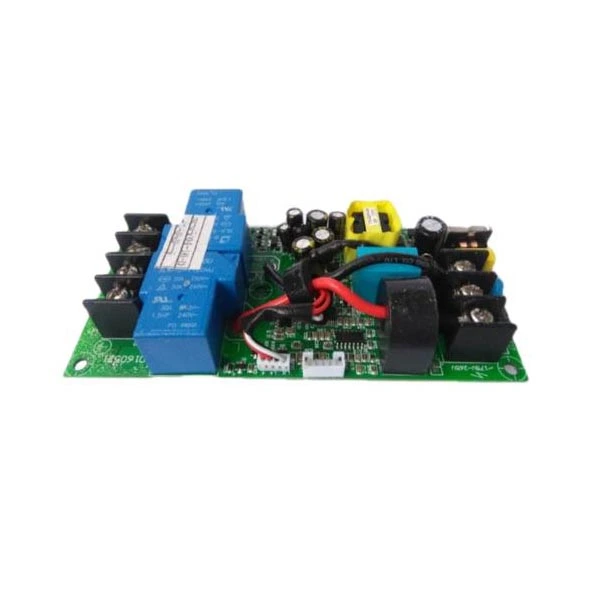

OEM Charging Pile ເມນບອດ PCBA

ຂະບວນການຜະລິດ OEM Charging Pile motherboard PCBA

Substrates ໃຊ້ FR-4 ຫຼືວັດສະດຸທີ່ມີຄວາມຖີ່ສູງ (ເຊັ່ນ Rogers 4350B).

ແຜ່ນທອງຄໍາຫຼືການປິ່ນປົວດ້ານ OSP ໄດ້ຖືກຮັບຮອງເອົາເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືຂອງການຕິດຕໍ່.

ອົງປະກອບຫຼັກ, ເຊັ່ນ: ໂມດູນ DC-DC, ຜ່ານການສອບເສັງ 100%.

Charging Pile PCBA Motherboard ຖືກແບ່ງອອກເປັນສອງປະເພດໂດຍອີງໃສ່ຮູບແບບການສາກໄຟ:

ເສົາສາກໄຟ AC ແລະ ເສົາສາກໄຟ DC.

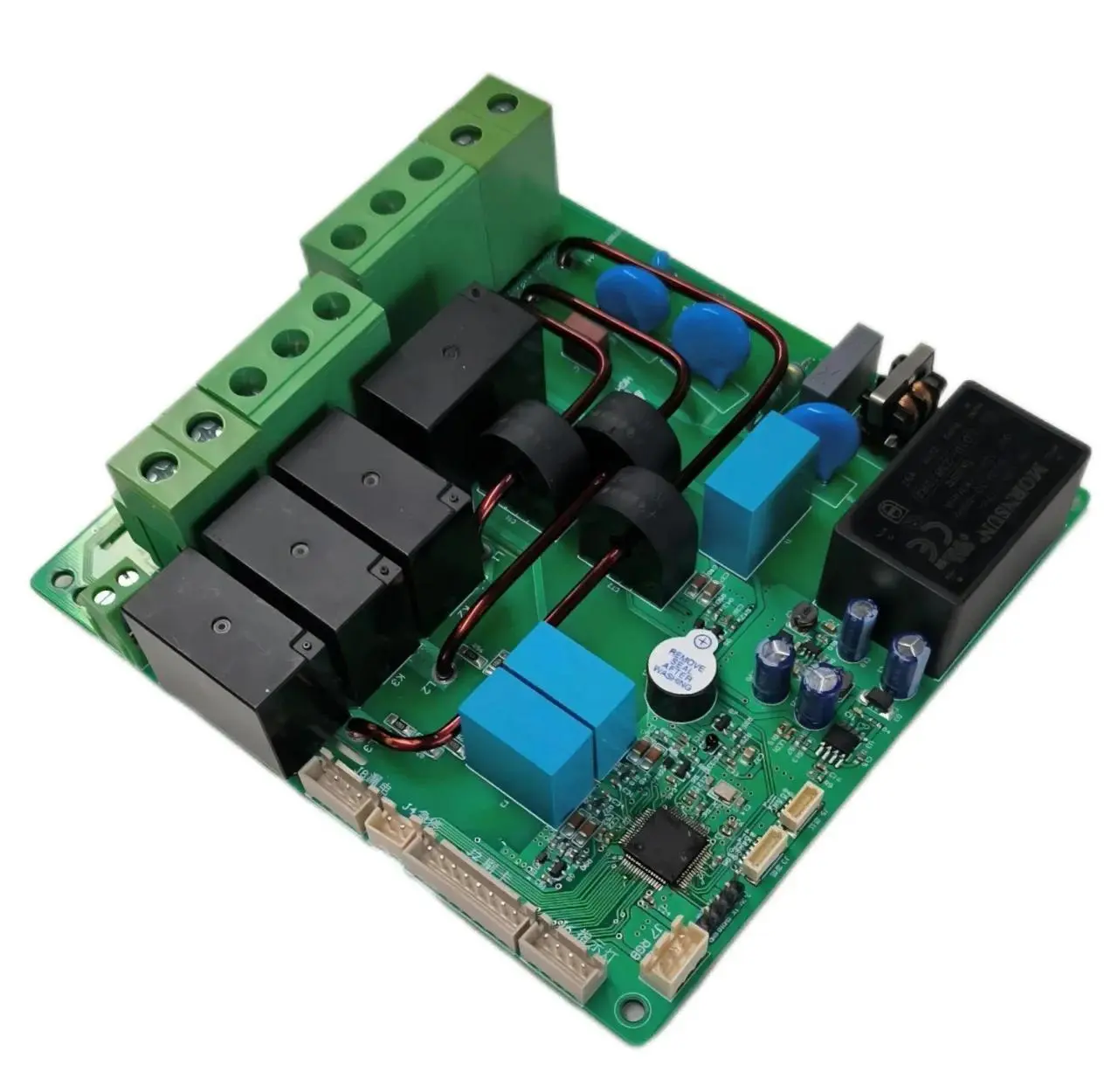

ແຜງວົງຈອນເສົາສາກໄຟ AC:ກະ​ດານ​ນີ້​ຈະ​ປ່ຽນ​ໄຟ​ຟ້າ AC ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ເປັນ​ພະ​ລັງ​ງານ DC ຜ່ານ​ເຄື່ອງ​ສາກ​ເທິງ​ເຮືອ (OBC). ຫນ້າທີ່ຫຼັກຂອງມັນປະກອບມີ:

CP Terminal Control:ຕິດຕໍ່ສື່ສານກັບ BMS ຂອງຍານພາຫະນະໂດຍໃຊ້ສັນຍານ PWM ເພື່ອຕິດຕາມສະຖານະການສາກໄຟ (ເຊັ່ນ: ການໃສ່ປືນ, ການກະກຽມການສາກໄຟ, ການເລີ່ມຕົ້ນການສາກໄຟ). ແຮງດັນທີ່ເຮັດວຽກແມ່ນ 12V / 9V / 6V ທີ່ມີຄວາມຖີ່ຂອງ 1kHz.

ການກວດຫາຈຸດເຊື່ອມຕໍ່ CC:ຢືນຢັນສະຖານະການເຊື່ອມຕໍ່ປືນສາກໄຟໂດຍຜ່ານການປ່ຽນແປງຄວາມຕ້ານທານແລະກໍານົດຄວາມອາດສາມາດຂອງຜົນຜະລິດໃນປະຈຸບັນ (ເຊັ່ນ: ຄວາມຕ້ານທານ 1.5kΩກົງກັບກະແສໄຟຟ້າ 8A).

ຕົວກໍານົດການປົກກະຕິ:ວັດສະດຸປ້ອນ 220V AC, ພະລັງງານອອກ 7kW/11kW, ລະດັບການປ້ອງກັນ IP54.

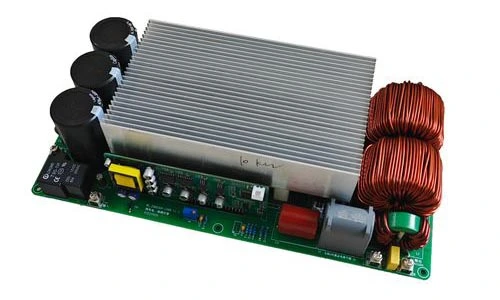

ແຜງວົງຈອນເສົາສາກໄຟ DC:ກະດານນີ້ອອກໂດຍກົງຂອງພະລັງງານ DC ແຮງດັນສູງ. ໂມດູນຫຼັກຂອງມັນປະກອບມີ:

ການແກ້ໄຂ AC/DC ແລະໂມດູນ PFC:ປ່ຽນສາມເຟດ 380V AC ເປັນ DC ແຮງດັນສູງ (750-850V) ໂດຍໃຊ້ເທກໂນໂລຍີ Power Factor Correction (PFC) ທີ່ມີການເຄື່ອນໄຫວ, ມີປະສິດທິພາບເກີນ 97%.

ໂມດູນການແປງ DC/DC:ປັບແຮງດັນໄຟຟ້າໃຫ້ກັບຊ່ວງທີ່ຕ້ອງການຂອງແບດເຕີຣີ້ (ເຊັ່ນ: 200-920V) ຜ່ານ LLC resonant topology ແລະຮອງຮັບການຄວບຄຸມກະແສໄຟຟ້າແບບເຄື່ອນໄຫວ (ເຖິງຫຼາຍຮ້ອຍ amperes).

ຕົວກໍານົດການປົກກະຕິ:ວັດສະດຸປ້ອນ 380V AC, ພະລັງງານອອກ 30-120kW, ຊິບຄວບຄຸມຫຼັກ STM32F207ZET ປະສົມປະສານ, ຮອງຮັບການສື່ສານ CAN/RS-485.
