ປະກອບ Surface PC PcB

fanway ແມ່ນຄູ່ຮ່ວມງານ SMT ທີ່ທ່ານເຊື່ອຖືໄດ້

ໃນຖານະເປັນຜູ້ສະຫນອງໄລຍະຍາວຂອງການບໍລິການດ້ານອາຊີບ Mount PCB PIppb ສໍາລັບລູກຄ້າໃນອຸດສະຫະກໍາຕ່າງໆ. Fanway ຊ່ຽວຊານດ້ານການຜະລິດສັນຍາເອເລັກໂຕຣນິກ, ພວກເຮົາໄດ້ມີການທົດສອບອຸປະກອນ SMT ແລະຊ່ຽວຊານດ້ານວິຊາການເພື່ອຊ່ວຍເຫຼືອໃນການອອກແບບຕົ້ນແບບ, ການຜະລິດ PCBA, ແລະການຜະລິດທີ່ມີປະສິດຕິພາບສູງ. ຕິດຕໍ່ພວກເຮົາໂດຍກົງເພື່ອຂໍເອົາໃບສະເຫນີລາຄາ.

SMT ເຮັດວຽກແນວໃດ?

SMT ແມ່ນຂະບວນການສໍາລັບການຊຸມນຸມເອເລັກໂຕຣນິກ. ສ່ວນປະກອບເອເລັກໂຕຣນິກທີ່ສະຫນອງໃຫ້ຖືກຕິດຢູ່ເທິງຫນ້າດິນຂອງ pcb (ພິມປ້າຍວົງຈອນ). ມັນແມ່ນຂະບວນການອັດຕະໂນມັດແລະມີຄວາມຍືດຫຍຸ່ນສູງ, ເຮັດໃຫ້ຜູ້ຜະລິດໄດ້ວາງສ່ວນປະກອບຕ່າງໆໃນກະດານ PCB.

ຂໍ້ໄດ້ປຽບຂອງ Surface P5PB (ເຕັກໂນໂລຢີ SCT) ສະພາແຫ່ງ:ຄວາມຫນາແຫນ້ນຂອງການປະຊຸມສູງ, ຂະຫນາດຂອງຜະລິດຕະພັນເອເລັກໂຕຣນິກຂະຫນາດນ້ອຍ, ປະລິມານແລະນ້ໍາຫນັກຂອງສ່ວນປະກອບຂອງສ່ວນປະເພນີເທົ່ານັ້ນ, ມີຄວາມຫນ້າເຊື່ອຖືສູງ, ແລະອັດຕາການສັ່ນສະເທືອນທີ່ແຂງແຮງ, ແລະມີອັດຕາການສັ່ນສະເທືອນຕໍ່າ.

ເຕັກໂນໂລຍີດ້ານເຕັກໂນໂລຢີດ້ານຫນ້າ (SMT) ແລະຂະບວນການຊຸມນຸມປະກອບຂອງ PCB (ປ້າຍວົງຈອນທີ່ພິມ) ປະກອບດ້ວຍ 5 ຂັ້ນຕອນພື້ນຖານ:

1. ການກະກຽມ

ຫນ້າທໍາອິດ, ຜູ້ປະຕິບັດງານຕ້ອງຮັບປະກັນພື້ນຜິວທີ່ສະອາດແລະກະທັດຮັດ, ແລະໃສ່ສາຍໄຟຟ້າຕ້ານຄວາມປອດໄພເພື່ອຮັກສາໄຟຟ້າທີ່ປອດໄພເພື່ອໃຫ້ເປັນໄຟຟ້າທີ່ບໍ່ເສຍຄ່າຈາກສ່ວນປະກອບທີ່ເສຍຫາຍ.

2. ການພິມແບບ solder

ການນໍາໃຊ້ SLEADER PASTE ໃສ່ PCB ແມ່ນຂະບວນການຫຼັກໃນດ້ານເຕັກໂນໂລຢີດ້ານຫນ້າ (SMT). ເຄື່ອງພິມຂອງ stencil ອັດຕະໂນມັດຝາກເງິນໃສ່, ແລະເງິນຝາກຂອງມັນມີຄຸນນະພາບທີ່ມີອິດທິພົນຕໍ່ຄວາມຫນ້າເຊື່ອຖືຮ່ວມກັນ. ໃນລະຫວ່າງການສະຫມັກ, ຮັບປະກັນຄວາມເປັນເອກະພາບແລະປະລິມານທີ່ເຫມາະສົມເພື່ອປ້ອງກັນຄວາມບົກຜ່ອງເຊັ່ນ: ການຝາກເງິນທີ່ບໍ່ພຽງພໍຫຼືຫຼາຍເກີນໄປ. ທີ່ Fanway, ພວກເຮົາປະຕິບັດການກວດກາ SPI (ການກວດກາ SLEER (SLEER PASE) ເພື່ອກວດສອບຕົວກໍານົດການທີ່ມີປະລິມານທີ່ວາງໄວ້.

3. ວາງສ່ວນປະກອບ

ວາງສ່ວນປະກອບຂອງ SMP Mount Surface (SMD) ໃນກະດານວົງຈອນທີ່ພິມອອກ (PCB). ໂດຍປົກກະຕິແລ້ວ, ສ່ວນປະກອບຂອງ SMD ຈະຖືກວາງໂດຍເຄື່ອງບັນຈຸສະເປດໂດຍອັດຕະໂນມັດແລະຖືກຕ້ອງ. ເຄື່ອງໃຊ້ຄໍາແນະນໍາທີ່ດູດຊືມເພື່ອເລືອກເອົາສ່ວນປະກອບຈາກຖາດແລະວາງຕໍາແຫນ່ງໃຫ້ແນ່ນອນໃນສະຖານທີ່ທີ່ກໍານົດໄວ້ໃນ PCB.

4. ສະເກັດເງິນ

ສ່ວນປະກອບຕ່າງໆແມ່ນມີການສ້ອມແຊມໃນ PCB ໂດຍຜ່ານການເລື່ອນລອຍ. ເຕົາຂົ້ວຖືກເຮັດໃຫ້ຮ້ອນເພື່ອລະລາຍ, ເຮັດໃຫ້ພື້ນທີ່ເຊື່ອມໂລຫະທີ່ແຫນ້ນແຟ້ນກັບ PCB. ຂະບວນການນີ້ຮຽກຮ້ອງໃຫ້ມີການຄວບຄຸມໂປຼໄຟລ໌ຂອງອຸນຫະພູມທີ່ຊັດເຈນເພື່ອຮັບປະກັນຄວາມຊື່ສັດຮ່ວມກັນ.

.. ການກວດກາ

ຕ້ອງມີການກວດກາລະອຽດແລະການທົດສອບແມ່ນຕ້ອງການຫຼັງຈາກທີ່ມີການກັ່ນຕອງ. ຮັບປະກັນສ່ວນປະກອບທັງຫມົດແມ່ນມີການເຊື່ອມໂລຫະທີ່ມີການເຊື່ອມໂຍງເຂົ້າກັນຢ່າງຖືກຕ້ອງແລະຫນ້າທີ່ຂອງວົງຈອນປົກກະຕິ, ບໍ່ມີຂໍ້ຕໍ່ເຢັນແລະວົງຈອນສັ້ນ.

ຫຼັງຈາກຂະບວນການເຊື່ອມໂລຫະແລ້ວ, ການກວດກາລະອຽດແລະການທົດສອບລະອຽດແມ່ນດໍາເນີນເພື່ອໃຫ້ມີການເຊື່ອມໂລຫະທຸກຢ່າງທີ່ຖືກເຊື່ອມໂຍງແລະວ່າກະດານຄະນະກໍາມະການ.

ຄວາມສາມາດໃນການຜະລິດຂອງພວກເຮົາ SMT ຂອງພວກເຮົາ

* ປະກອບລະບົບຄົບຊຸດ

* ການຄຸ້ມຄອງວັດສະດຸແລະການຄວບຄຸມ

* ການຕິດຕາມແລະຄວບຄຸມຄວາມຜິດພາດໃນການຄຸ້ມຄອງແລະຄວບຄຸມ

* ການທົດສອບ / ຄວາມຖືກຕ້ອງ / ຜູ້ສູງອາຍຸ

* ຂະຫນາດອົງປະກອບ SMT ຕ່ໍາສຸດ: 01005

* pitch ຕໍາ່ສຸດ (BGA):0.2MM

* ຂະຫນາດ PCB ຕ່ໍາສຸດ:5050mm

* ຂະຫນາດ PCB ສູງສຸດ:910600MM

* ຄວາມຖືກຕ້ອງທີ່ດີທີ່ສຸດຂອງອຸປະກອນ:+/- 25um

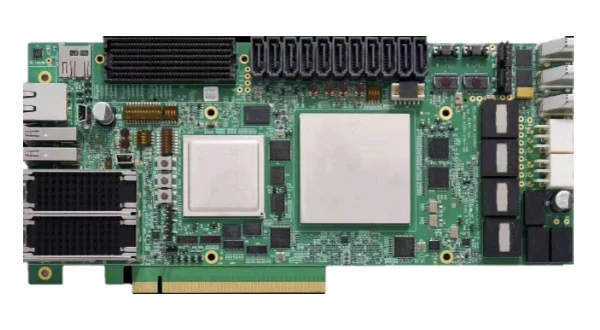

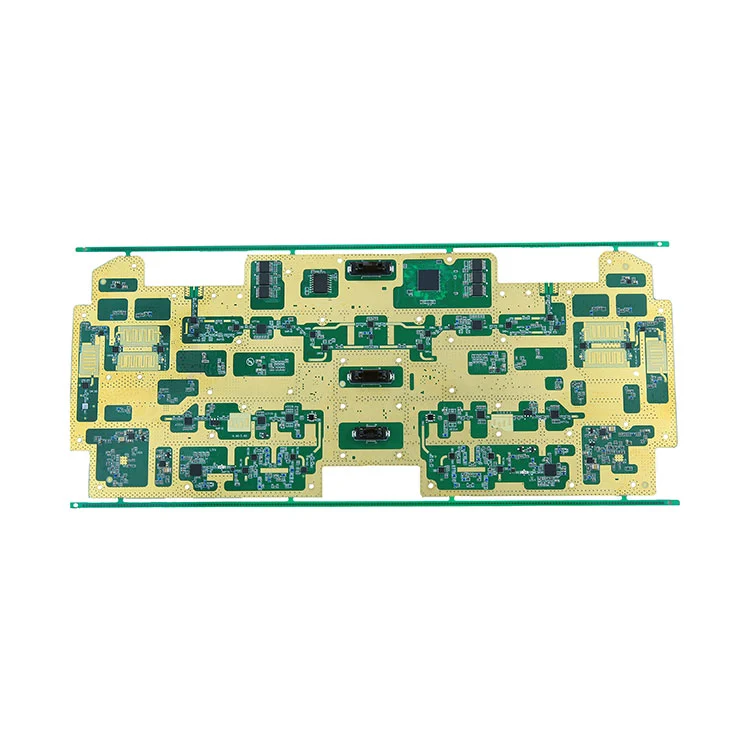

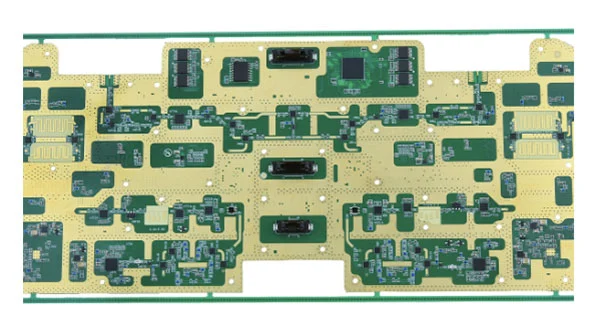

ຄະດີ PCBA

* ພິມ: ເຄື່ອງມື
* ຈໍານວນຂອງສ່ວນປະກອບ: 136
* ປະລິມານຂອງສ່ວນປະກອບ: 2729
* ຄວາມສົດຊື່ນທີ່ບໍ່ມີຄວາມຫມາຍສອງເທົ່າ
* ຂະຫນາດແພັກເກັດຕ່ໍາສຸດ: 0402
* ຂັ້ນຕ່ໍາສຸດຂອງສ່ວນປະກອບ: 0.4ph qfn

* ປະເພດ: ການຄວບຄຸມອຸດສາຫະກໍາ
* ຈໍານວນສ່ວນປະກອບ: 68
* ປະລິມານຂອງສ່ວນປະກອບ: 1131
* ການນໍາໃຊ້ທີ່ບໍ່ມີຄວາມຫມາຍສອງດ້ານທີ່ບໍ່ມີເພດສໍາພັນບໍ?
* ຈໍານວນຂອງ BGA SIDERING: 13
* ຂະຫນາດແພັກເກັດຕ່ໍາສຸດ: 0402
* ສ່ວນປະກອບ PIN ຕ່ໍາສຸດຂອງສ່ວນປະກອບ: 0.5ph qfn

* ປະເພດ: ການຄວບຄຸມອຸດສາຫະກໍາ
* ຈໍານວນຂອງສ່ວນປະກອບ: 187
* ປະລິມານສ່ວນປະກອບ: 1920
* ການນໍາໃຊ້ທີ່ບໍ່ມີຄວາມຫມາຍສອງດ້ານທີ່ບໍ່ມີເພດສໍາພັນບໍ?
* ຂະຫນາດແພັກເກັດຕ່ໍາສຸດ: 0402
* ລະດັບຕ່ໍາສຸດຂອງສ່ວນປະກອບ: 0.4mm
