Surface Mount PCB Assembly ແມ່ນຫຍັງ ແລະເປັນຫຍັງມັນຈຶ່ງສຳຄັນ?

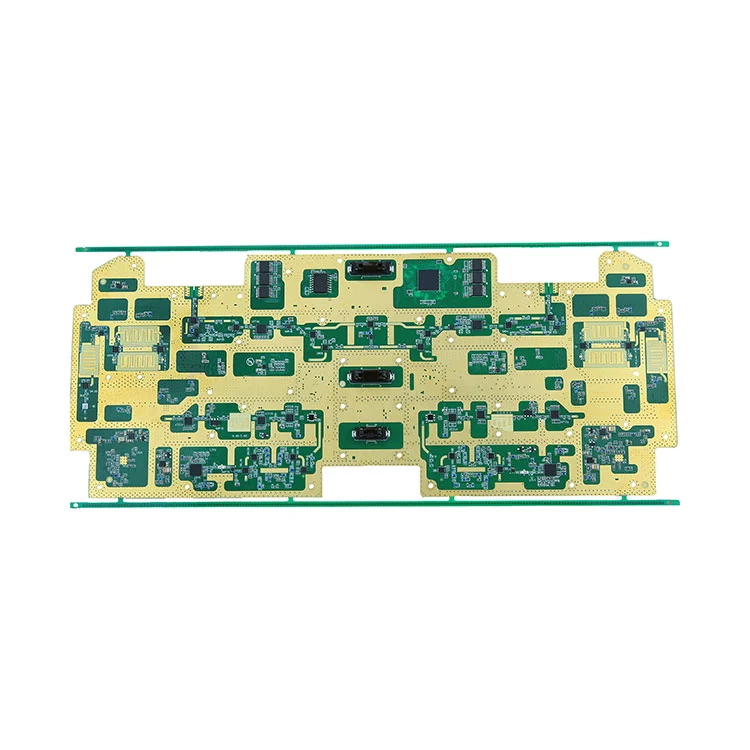

Surface Mount PCB Assembly ແມ່ນຫຍັງ?

Surface Mount PCB Assembly ຫມາຍເຖິງຂະບວນການປະກອບເອເລັກໂຕຣນິກທີ່ອົງປະກອບຖືກຕິດຕັ້ງໂດຍກົງໃສ່ຫນ້າຂອງແຜ່ນວົງຈອນພິມ (PCB) ແທນທີ່ຈະຖືກໃສ່ຜ່ານຮູ. ຂະບວນການນີ້ແມ່ນອີງໃສ່ເຕັກໂນໂລຊີ Surface Mount (SMT) ແລະ Surface Mount Devices (SMDs), ເຊິ່ງອະນຸຍາດໃຫ້ມີຄວາມຫນາແຫນ້ນຂອງອົງປະກອບທີ່ສູງຂຶ້ນແລະຄ່າໃຊ້ຈ່າຍໃນການຜະລິດຫຼຸດລົງ. SMT ໄດ້ກາຍເປັນທົ່ວທຸກແຫ່ງໃນອຸດສາຫະກໍາເອເລັກໂຕຣນິກເນື່ອງຈາກວ່າປະສິດທິພາບ, ຂະຫນາດ, ແລະຜົນປະໂຫຍດປະສິດທິພາບຂອງຕົນ.

ເທກໂນໂລຍີ Mount Surface ແຕກຕ່າງຈາກການເຈາະຮູແນວໃດ?

ຄວາມແຕກຕ່າງຕົ້ນຕໍລະຫວ່າງ Surface Mount Technology (SMT) ແລະ Through-Hole Technology (THT) ແມ່ນຢູ່ໃນວິທີທີ່ອົງປະກອບໄຟຟ້າຕິດກັບ PCB:

ເປັນຫຍັງຕ້ອງໃຊ້ Surface Mount PCB Assembly?

• ຄວາມຫນາແຫນ້ນຂອງອົງປະກອບທີ່ສູງຂຶ້ນ:SMT ອະນຸຍາດໃຫ້ສໍາລັບພາກສ່ວນເພີ່ມເຕີມໃນກະດານຂະຫນາດນ້ອຍ.
• ຫຼຸດຕົ້ນທຶນການຜະລິດ:ອັດຕະໂນມັດຫຼຸດລົງຄ່າໃຊ້ຈ່າຍແຮງງານແລະຄວາມຜິດພາດທີ່ເຮັດຊ້ໍາອີກ.
• ການເພີ່ມປະສິດທິພາບດ້ານໄຟຟ້າ:SMT ຫຼຸດຜ່ອນຄວາມຍາວນໍາ, ປັບປຸງຄຸນນະພາບສັນຍານ.
• ວົງຈອນການຜະລິດໄວຂຶ້ນ:ຂະບວນການເລືອກແລະສະຖານທີ່ແລະ reflow ອັດຕະໂນມັດເລັ່ງການຜະລິດ.
• ຄວາມຍືດຫຍຸ່ນການອອກແບບ:ທັງສອງດ້ານຂອງກະດານສາມາດບັນຈຸໄດ້.

ອົງປະກອບໃດທີ່ຖືກນໍາໃຊ້ທົ່ວໄປໃນ Surface Mount PCB Assembly?

SMT ປະກອບມີຫຼາຍປະເພດອົງປະກອບ. ນີ້ແມ່ນສິ່ງທົ່ວໄປທີ່ສຸດ:

ຂັ້ນຕອນຂະບວນການຫຼັກໃນ Surface Mount Assembly ແມ່ນຫຍັງ?

1. ການພິມ Stencil:ການວາງ solder ແມ່ນໃຊ້ກັບແຜ່ນ PCB ໂດຍໃຊ້ stencil.
2. ເລືອກແລະສະຖານທີ່:ເຄື່ອງຈັກວາງ SMDs ຢ່າງແນ່ນອນໃສ່ແຜ່ນ solder.
3. Reflow Soldering:PCB ຜ່ານເຕົາອົບ reflow ເພື່ອ melt paste solder.
4. ການກວດກາ ແລະການຄວບຄຸມຄຸນນະພາບ:ການກວດສອບ AOI, X-ray, ແລະ optical ກວດສອບຄວາມຖືກຕ້ອງຂອງການປະກອບ.
5. ການທົດສອບສຸດທ້າຍ:ການທົດສອບການເຮັດວຽກຢືນຢັນປະສິດທິພາບ.

ວິທີການຈັດການກັບສິ່ງທ້າທາຍຂອງສະພາທົ່ວໄປ?

ການປະກອບ SMT ສາມາດປະເຊີນກັບສິ່ງທ້າທາຍຫຼາຍຢ່າງ, ເຊັ່ນ: ການຝັງສົບ, ການເຊື່ອມໂລຫະ, ແລະວົງຈອນເປີດ. ການປະຕິບັດທີ່ດີທີ່ສຸດລວມມີ:

• ປັບແຕ່ງໂຄງຮ່າງ PCB:ການອອກແບບ pad ທີ່ເຫມາະສົມແລະຊ່ອງຫວ່າງເພື່ອຫຼຸດຜ່ອນບັນຫາ solder.
• ປັບແຕ່ງໂປຣໄຟລ໌ Reflow:ໂປຣໄຟລອຸນຫະພູມທີ່ປັບແຕ່ງສໍາລັບຂໍ້ຕໍ່ທີ່ສອດຄ່ອງ.
• ໃຊ້ວັດສະດຸທີ່ມີຄຸນນະພາບສູງ:ການວາງ solder ທີ່ເຊື່ອຖືໄດ້ແລະອົງປະກອບປັບປຸງຄວາມສອດຄ່ອງ.
• ປະຕິບັດ QA ທີ່ເຂັ້ມແຂງ:ໃຊ້ AOI, X-ray, ແລະ ICT ເພື່ອຈັບຂໍ້ບົກພ່ອງກ່ອນໄວອັນຄວນ.

ວັດສະດຸໃດທີ່ຕ້ອງການສໍາລັບ SMT?

ເຮັດແນວໃດເພື່ອໃຫ້ແນ່ໃຈວ່າ Surface Mount Assembly ຄຸນນະພາບແລະຄວາມຫນ້າເຊື່ອຖື?

ການຕິດຕັ້ງພື້ນຜິວທີ່ມີຄຸນນະພາບສູງຮຽກຮ້ອງໃຫ້ມີການທົດສອບຢ່າງເຂັ້ມງວດແລະການກວດສອບຄວາມຖືກຕ້ອງ. ວິ​ທີ​ການ​ທີ່​ສໍາ​ຄັນ​ປະ​ກອບ​ມີ​:

• ການ​ກວດ​ກາ​ອັດ​ຕະ​ໂນ​ມັດ Optical (AOI):ກວດພົບອົງປະກອບທີ່ຂາດຫາຍໄປ, ຂົ້ວ, ແລະບັນຫາ solder.
• ການກວດ X-Ray:ເປີດເຜີຍຂໍ້ບົກພ່ອງຮ່ວມກັນຂອງ solder ທີ່ເຊື່ອງໄວ້.
• ການທົດສອບໃນວົງຈອນ (ICT):ທົດສອບປະສິດທິພາບໄຟຟ້າໃນລະດັບອົງປະກອບ.
• ການທົດສອບການທໍາງານ:ຢືນຢັນພຶດຕິກໍາວົງຈອນເຕັມພາຍໃຕ້ເງື່ອນໄຂທີ່ແທ້ຈິງ.

QA ປະສົມປະສານຮັບປະກັນ PCBs ຕອບສະຫນອງມາດຕະຖານການປະຕິບັດແລະຄວາມຫນ້າເຊື່ອຖືທີ່ຄາດວ່າຈະຢູ່ໃນເຄື່ອງເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ.

ແນວໂນ້ມໃນອະນາຄົດຂອງ Surface Mount PCB ແມ່ນຫຍັງ?

ແນວໂນ້ມທີ່ສໍາຄັນຈໍານວນຫນຶ່ງກໍາລັງສ້າງອະນາຄົດຂອງ SMT:

• ການຂະຫຍາຍຂະໜາດນ້ອຍ:ປັດໄຈຮູບແບບຂະຫນາດນ້ອຍກວ່າແລະອົງປະກອບ micro-SMD.
• ອັດຕະໂນມັດຂັ້ນສູງ:AI-driving-and-place ແລະຄໍາຄຶດຄໍາເຫັນຂະບວນການໃນເວລາຈິງ.
• 3D ພິມເອເລັກໂຕຣນິກ:ການຜະລິດເພີ່ມເຕີມປະສົມປະສານກັບ SMT.
• ການກວດກາອັດສະລິຍະ:ການຮຽນຮູ້ເຄື່ອງຈັກຊ່ວຍເພີ່ມການກວດຫາຂໍ້ບົກພ່ອງ.

ແນວໂນ້ມເຫຼົ່ານີ້ຮັບປະກັນ Surface Mount PCB Assembly ສືບຕໍ່ພັດທະນາ, ປັບປຸງປະສິດທິພາບແລະຫຼຸດຜ່ອນວົງຈອນການຜະລິດ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Surface Mount PCB Assembly ແມ່ນຫຍັງ?

Surface Mount PCB Assembly ຫມາຍເຖິງຂະບວນການຕິດຕັ້ງອົງປະກອບເອເລັກໂຕຣນິກໂດຍກົງໃສ່ຫນ້າດິນຂອງ PCB ໂດຍໃຊ້ຂະບວນການ SMT. ມັນປ່ຽນແທນການປະກອບຜ່ານຮູແບບດັ້ງເດີມໃນອຸປະກອນເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມທີ່ສຸດເນື່ອງຈາກປະສິດທິພາບແລະຜົນປະໂຫຍດຂະຫນາດນ້ອຍຂອງມັນ.

ເທກໂນໂລຍີ Surface Mount ປັບປຸງປະສິດທິພາບແນວໃດ?

SMT ປັບປຸງການປະຕິບັດໂດຍການຫຼຸດຜ່ອນຄວາມຍາວນໍາ, ເຊິ່ງຫຼຸດລົງ inductance ແລະຄວາມຕ້ານທານ. ອັນນີ້ຊ່ວຍເພີ່ມຄວາມສົມບູນຂອງສັນຍານ ແລະອະນຸຍາດໃຫ້ກະດານເຮັດວຽກຢູ່ໃນຄວາມຖີ່ທີ່ສູງຂຶ້ນໂດຍມີສຽງລົບກວນໜ້ອຍລົງ.

ອຸດສາຫະກໍາໃດທີ່ໄດ້ຮັບຜົນປະໂຫຍດຫຼາຍທີ່ສຸດຈາກການປະກອບຫນ້າດິນ?

ອຸດສາຫະກໍາເຊັ່ນ: ເຄື່ອງໃຊ້ໄຟຟ້າ, ລົດຍົນ, ອຸປະກອນການແພດ, ການບິນອະວະກາດ, ແລະໂທລະຄົມນາຄົມແມ່ນອີງໃສ່ SMT ຢ່າງຫຼວງຫຼາຍ, ເນື່ອງຈາກຄວາມຕ້ອງການສໍາລັບການປະກອບເອເລັກໂຕຣນິກທີ່ຫນາແຫນ້ນ, ເຊື່ອຖືໄດ້, ແລະປະສິດທິພາບສູງ.

ມີສິ່ງທ້າທາຍອັນໃດໃນການປະກອບ mount ດ້ານ?

ສິ່ງທ້າທາຍລວມມີການຄຸ້ມຄອງອົງປະກອບຂະຫນາດນ້ອຍຫຼາຍ, ຮັບປະກັນການນໍາໃຊ້ solder paste ທີ່ຊັດເຈນ, ແລະຫຼີກເວັ້ນການຜິດປົກກະຕິເຊັ່ນ tombstoning ຫຼືຂົວ solder. ລະບົບການຄວບຄຸມ ແລະ ກວດກາຂະບວນການຂັ້ນສູງແມ່ນມີຄວາມຈໍາເປັນເພື່ອຫຼຸດຜ່ອນບັນຫາເຫຼົ່ານີ້.

ເປັນຫຍັງການຄວບຄຸມຄຸນນະພາບຈຶ່ງສໍາຄັນໃນ SMT?

ການຄວບຄຸມຄຸນະພາບຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືແລະການທໍາງານຂອງຜະລິດຕະພັນສໍາເລັດຮູບ. ດ້ວຍອົງປະກອບທີ່ມີຄວາມຫນາແຫນ້ນສູງແລະການປະກອບອັດຕະໂນມັດ, ຄວາມບົກພ່ອງສາມາດນໍາໄປສູ່ຄວາມລົ້ມເຫລວໃນພາກສະຫນາມຢ່າງໄວວາ. ຂະບວນການເຊັ່ນ: AOI ແລະ X-ray ການກວດກາຈັບບັນຫາກ່ອນທີ່ຈະທົດສອບສຸດທ້າຍ.
