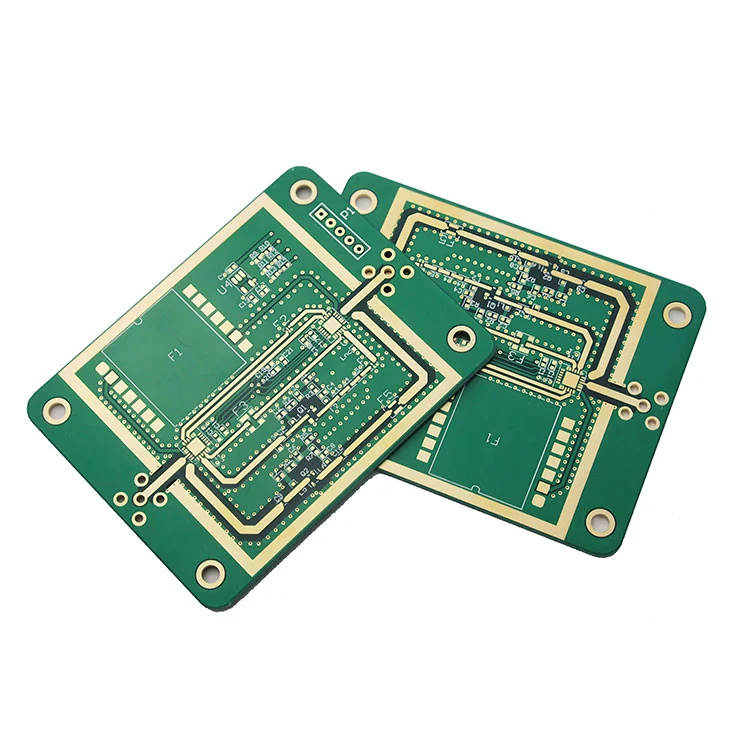

PCB ຄວາມຖີ່ສູງເຕັກໂນໂລຢີແມ່ນມີຄວາມຈໍາເປັນສໍາລັບລະບົບ RF, ໄມໂຄເວຟ, ແລະລະບົບດິຈິຕອນຄວາມໄວສູງທີ່ເຮັດວຽກຢູ່ໃນຂອບເຂດ GHz. ເມື່ອຄວາມຖີ່ເພີ່ມຂຶ້ນ, ການສູນເສຍສັນຍານ, impedance mismatch, ແລະການແຊກແຊງໄຟຟ້າກາຍເປັນສິ່ງທ້າທາຍທີ່ສໍາຄັນ. ຄູ່ມືທີ່ສົມບູນແບບນີ້ອະທິບາຍວິທີການ PCB ຄວາມຖີ່ສູງປັບປຸງຄວາມສົມບູນຂອງສັນຍານ, ຂຸດຄົ້ນວັດສະດຸ, ຍຸດທະສາດການອອກແບບ, ຂະບວນການຜະລິດ, ປັດໃຈຄ່າໃຊ້ຈ່າຍ, ແລະການແກ້ໄຂການປະຕິບັດຕໍ່ຈຸດເຈັບປວດທາງວິສະວະກໍາທົ່ວໄປ. ບໍ່ວ່າທ່ານກໍາລັງພັດທະນາໂມດູນ 5G, radar ລົດຍົນ, ລະບົບດາວທຽມ, ຫຼືອຸປະກອນການສື່ສານຄວາມໄວສູງ, ບົດຄວາມນີ້ໃຫ້ຄວາມເຂົ້າໃຈດ້ານວິຊາການທີ່ຊັດເຈນເພື່ອຊ່ວຍໃຫ້ທ່ານບັນລຸປະສິດທິພາບທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້.
PCB ຄວາມຖີ່ສູງແມ່ນອອກແບບມາເພື່ອເຮັດວຽກຢ່າງໝັ້ນໃຈໃນຄວາມຖີ່ທີ່ປົກກະຕິສູງກວ່າ 500 MHz ແລະມັກຈະຂະຫຍາຍອອກໄປໃນຂອບເຂດ multi-GHz. ໃນລະດັບເຫຼົ່ານີ້, ເຖິງແມ່ນວ່າການປ່ຽນແປງຂະຫນາດນ້ອຍໃນຄຸນສົມບັດ dielectric, roughness ທອງແດງ, ແລະເລຂາຄະນິດຕາມຮອຍສາມາດມີຜົນກະທົບຢ່າງຫຼວງຫຼາຍຕໍ່ພຶດຕິກໍາວົງຈອນ.
ບໍ່ເຫມືອນກັບກະດານທໍາມະດາ, ການອອກແບບ PCB ຄວາມຖີ່ສູງຮຽກຮ້ອງໃຫ້ມີອຸປະກອນການສູນເສຍຕ່ໍາ, ການຄວບຄຸມ impedance ແຫນ້ນ, ແລະຄວາມທົນທານໃນການຜະລິດທີ່ຊັດເຈນເພື່ອຮັບປະກັນການສົ່ງສັນຍານທີ່ຄາດເດົາໄດ້.
ເມື່ອຄວາມຖີ່ເພີ່ມຂຶ້ນ:
ເທກໂນໂລຍີ PCB ຄວາມຖີ່ສູງແກ້ໄຂສິ່ງທ້າທາຍເຫຼົ່ານີ້ໂດຍການລວມເອົາວັດສະດຸຂັ້ນສູງກັບວິທີການອອກແບບທີ່ດີທີ່ສຸດ.
| ວັດສະດຸ | ຄົງທີ່ Dielectric (Dk) | ການສູນເສຍ Tangent (Df) | ຄໍາຮ້ອງສະຫມັກ |
|---|---|---|---|
| ແກ້ໄຂ FR-4 | 4.2–4.5 | 0.015–0.02 | ການອອກແບບ GHz ຕ່ໍາ |
| Rogers Laminate | 2.2–3.5 | 0.0009–0.003 | RF & Microwave |
| PTFE ທີ່ອີງໃສ່ | 2.0–2.5 | ຕ່ຳສຸດ | ດາວທຽມ & ເຣດາ |
| ໄຮໂດຄາບອນເຊລາມິກ | 3.0–3.5 | ຕໍ່າ | ລົດຍົນ 77GHz Radar |
ຜູ້ຜະລິດເຊັ່ນ Shenzhen Fanway Technology Co., Ltd ລະມັດລະວັງ validate dielectric ຄວາມຫມັ້ນຄົງແລະຄວາມສອດຄ່ອງກ່ອນການຜະລິດ.
ການອອກແບບ stack-up ທີ່ມີປະສິດຕິຜົນປັບປຸງການປ້ອງກັນແລະຄວາມສົມບູນຂອງສັນຍານ.
| ຊັ້ນ | ຟັງຊັນ |
|---|---|
| ເທິງ | ເສັ້ນທາງສັນຍານ RF |
| ພາຍໃນ 1 | ຍົນ |
| ພາຍໃນ 2 | ຍົນໄຟຟ້າ |
| ລຸ່ມ | ໄສ້ / ສັນຍານຮອງ |
ການອ້າງອິງພື້ນດິນທີ່ເຫມາະສົມຈະຫຼຸດຜ່ອນ EMI ແລະປັບປຸງຄວາມສອດຄ່ອງຂອງ impedance.
ການຜະລິດ PCB ຄວາມຖີ່ສູງຮຽກຮ້ອງໃຫ້ມີ:
Shenzhen Fanway Technology Co., Ltd ປະຕິບັດການຄວບຄຸມຂະບວນການທີ່ເຄັ່ງຄັດເພື່ອຮັບປະກັນປະສິດທິພາບໄຟຟ້າທີ່ຫມັ້ນຄົງໃນທົ່ວ batches.
ໄດເວີຄ່າໃຊ້ຈ່າຍປະກອບມີການເລືອກວັດສະດຸ, ການນັບຊັ້ນ, ຄວາມທົນທານຕໍ່ impedance, ແລະຄວາມຊັບຊ້ອນຂອງການທົດສອບ. ການອອກແບບ stack-up ປະສົມປະສົມວັດສະດຸ RF ກັບແກນມາດຕະຖານສາມາດດຸ່ນດ່ຽງຄ່າໃຊ້ຈ່າຍແລະປະສິດທິພາບ.
ປະເມີນ:
Shenzhen Fanway Technology Co., Ltd ສະຫນອງການແກ້ໄຂການຜະລິດ PCB ຄວາມຖີ່ສູງທີ່ສົມບູນແບບ, ລວມທັງກະດານປະສົມຫຼາຍວັດສະດຸ, ການຄວບຄຸມ impedance ຄວາມແມ່ນຍໍາ, prototyping ຢ່າງໄວວາ, ແລະຂັ້ນຕອນການທົດສອບທີ່ເຄັ່ງຄັດ. ທີມງານວິສະວະກໍາຂອງພວກເຂົາສະຫນັບສະຫນູນລູກຄ້າຈາກການທົບທວນການອອກແບບໄປສູ່ການຜະລິດຈໍານວນຫລາຍ, ຮັບປະກັນການປະຕິບັດທີ່ສອດຄ່ອງໃນຄໍາຮ້ອງສະຫມັກ GHz.
Q1: ຂ້ອຍຄວນພິຈາລະນາວັດສະດຸ PCB ທີ່ມີຄວາມຖີ່ສູງແນວໃດ?
ໂດຍທົ່ວໄປແລ້ວສູງກວ່າ 500 MHz, ໂດຍສະເພາະເມື່ອເຮັດວຽກຢູ່ໃນຂອບເຂດ multi-GHz.
Q2: ມາດຕະຖານ FR-4 ສາມາດຈັດການກັບຄໍາຮ້ອງສະຫມັກ RF ໄດ້ບໍ?
ຈໍາກັດພຽງແຕ່ການອອກແບບຄວາມຖີ່ຕ່ໍາ; ອຸປະກອນ RF ທີ່ອຸທິດຕົນແມ່ນມັກສໍາລັບຄວາມຫມັ້ນຄົງທີ່ດີກວ່າ.
Q3: ຕົວກໍານົດການສໍາຄັນທີ່ສຸດແມ່ນຫຍັງ?
Loss tangent (Df) ມີຜົນກະທົບຢ່າງຫຼວງຫຼາຍຕໍ່ການຫຼຸດລົງຂອງສັນຍານ.
Q4: ຂ້ອຍຈະຫຼຸດຜ່ອນການສະທ້ອນສັນຍານແນວໃດ?
ຮັບປະກັນການຄວບຄຸມ impedance ທີ່ຖືກຕ້ອງແລະການອອກແບບ stack-up ທີ່ເຫມາະສົມ.
Q5: ຂ້ອຍສາມາດເລີ່ມຕົ້ນໂຄງການຂອງຂ້ອຍໄດ້ແນວໃດ?
ປຶກສາຫາລືກັບຜູ້ຜະລິດທີ່ມີປະສົບການເພື່ອທົບທວນຄືນໄຟລ໌ການອອກແບບກ່ອນການຜະລິດ.
PCB ຄວາມຖີ່ສູງມີບົດບາດຕັດສິນໃນການຮັກສາຄວາມສົມບູນຂອງສັນຍານ, ຫຼຸດຜ່ອນການສູນເສຍ, ແລະຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງໃນລະບົບ GHz ຂັ້ນສູງ. ຕັ້ງແຕ່ການຄັດເລືອກວັດສະດຸຈົນເຖິງການຜະລິດຄວາມແມ່ນຍໍາ, ທຸກໆລາຍລະອຽດແມ່ນສໍາຄັນ.
ຖ້າຫາກວ່າທ່ານກໍາລັງຊອກຫາທີ່ເຊື່ອຖືໄດ້, ປະສິດທິພາບສູງສະຫນັບສະຫນູນການຜະລິດ PCB ຄວາມຖີ່ສູງ,Shenzhen Fanway Technology Co., Ltdພ້ອມທີ່ຈະໃຫ້ຄໍາແນະນໍາຈາກຜູ້ຊ່ຽວຊານແລະການຜະລິດທີ່ດີເລີດ.
ມີໂຄງການ RF ຫຼືຄວາມໄວສູງໃນການພັດທະນາບໍ?ຕິດຕໍ່ພວກເຮົາໃນມື້ນີ້ເພື່ອປຶກສາຫາລືກ່ຽວກັບຄວາມຕ້ອງການດ້ານວິຊາການຂອງທ່ານແລະໄດ້ຮັບການແກ້ໄຂທີ່ເຫມາະສົມກັບຄວາມຕ້ອງການ PCB ຄວາມຖີ່ສູງຂອງທ່ານ.
