ພິມປ້າຍວົງຈອນ (PCB)ແມ່ນກະດູກສັນຫຼັງຂອງອຸປະກອນເອເລັກໂຕຣນິກເກືອບທັງຫມົດ - ຈາກຜູ້ບໍລິໂພກ Gadgets ໃນລະບົບຄວບຄຸມອຸດສາຫະກໍາ. ຄະນະກໍາມະການສະຫນັບສະຫນູນກົນຈັກແລະການເຊື່ອມຕໍ່ໄຟຟ້າໃນບັນດາສ່ວນປະກອບເອເລັກໂຕຣນິກ. ໃນປະຈຸບັນຂອງໂລກເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ, ການອອກແບບ, ການອອກແບບ, ວັດສະດຸ, ແລະຄຸນນະພາບການປະດິດຂອງ PCB ແມ່ນສໍາຄັນສໍາລັບການປະຕິບັດ, ຄວາມຫນ້າເຊື່ອຖື, ແລະຄ່າໃຊ້ຈ່າຍ.
ພວກເຂົາສະຫນອງວິທີການທີ່ຫນາແຫນ້ນ, ເຮັດຊ້ໍາອີກ, ວິທີທີ່ຫນ້າເຊື່ອຖືໃນສ່ວນປະກອບເຊື່ອມຕໍ່ກັນ.
ພວກເຂົາຮັບປະກັນສັນຍານສັນຍານຄວາມຊື່ສັດ, ການແຜ່ກະຈາຍໄຟຟ້າ, ແລະການຄຸ້ມຄອງຄວາມຮ້ອນ.
ດ້ວຍທ່າອ່ຽງເຊັ່ນ: miniaturization, 5g, AI, AI, PCBS ທີ່ກ້າວຫນ້າ (E.g. , HDI, RIGI-FLEX) ກໍາລັງປະດິດສ້າງ.
ຕະຫຼາດ PCB ທົ່ວໂລກຄາດວ່າຈະບັນລຸ USD ~ 117,53 ຕື້ໃນປີ 2032, ສະທ້ອນໃຫ້ເຫັນຄວາມຕ້ອງການທີ່ເຂັ້ມແຂງ.
ເມື່ອເລືອກ PCB, ທ່ານຈະປະເຊີນກັບການຕັດສິນໃຈລະຫວ່າງfr4 (rigid)ແລະrigid-flex (ປະສົມຂອງ rigid + ປ່ຽນແປງໄດ້). ທາງເລືອກແມ່ນຂື້ນກັບກົນຈັກກົນຈັກ, ໄຟຟ້າ, ແລະຂໍ້ຈໍາກັດການອອກແບບຂອງທ່ານ. ຂ້າງລຸ່ມນີ້ກໍາລັງຊີ້ນໍາ "ວິທີການ / ເປັນຫຍັງ / ສິ່ງທີ່" ຄໍາຖາມທີ່ຈະຊ່ວຍໃຫ້ທ່ານຕັດສິນໃຈ:
| ການພິຈາລະນາ | ຄໍາຖາມທີ່ສໍາຄັນ | ການຊີ້ນໍາປົກກະຕິ |
|---|---|---|
| ຄວາມກົດດັນກົນຈັກ & ໂຄ້ງ | ປະສົບການຂອງກະດານຫລືໂຄ້ງເທົ່າໃດໃນຊີວິດຂອງມັນ? | ໃຊ້ rigid-flex ຖ້າມີການໂຄ້ງຫຼືຄວາມຈໍາເປັນເລື້ອຍໆ; FR4 ຖ້າຫາກວ່າຄະນະກໍາມະການຢູ່ແປ. |
| ຂໍ້ຈໍາກັດດ້ານ Space & ນ້ໍາຫນັກ | ເປັນຫຍັງນ້ໍາຫນັກຫຼືການຫນາແຫນ້ນ? | Rigid-Flex ສາມາດຫຼຸດຜ່ອນຄວາມຕ້ອງການສໍາລັບເຊື່ອມຕໍ່ແລະສາຍໄຟລະຫວ່າງ,, ປະຫຍັດພື້ນທີ່ແລະນ້ໍາຫນັກ. |
| ຄ່າໃຊ້ຈ່າຍແລະຜົນຜະລິດ | ງົບປະມານແລະປະລິມານທີ່ຄາດຫວັງຂອງທ່ານແມ່ນຫຍັງ? | FR4 ແມ່ນງ່າຍດາຍແລະມີຄ່າໃຊ້ຈ່າຍໃນປະລິມານທີ່ສູງ; Rigid-Flex ມີຄວາມສັບສົນແລະຄ່າໃຊ້ຈ່າຍໃນການປຸງແຕ່ງ. |
| ສັນຍານແລະການນັບຊັ້ນ | ວິທີການຈໍານວນຫຼາຍຂັ້ນຕອນ / ຂອງຮ່ອງຮອຍຂອງທ່ານມີຄວາມຫນາແຫນ້ນປານໃດ? | ທັງສອງສາມາດສະຫນັບສະຫນູນການນັບຊັ້ນສູງ, ແຕ່ rigid-flex ອາດຈະຊ່ວຍໃນການເຮັດວຽກທີ່ຈໍາກັດ. |
| ຄວາມຮ້ອນ, ຄວາມສັ່ນສະເທືອນ, ຄວາມຫນ້າເຊື່ອຖື | ເປັນຫຍັງຄວາມທົນທານທີ່ແທ້ຈິງແລະຄວາມຫນ້າເຊື່ອຖື? | rigid-flex ມັກຈະປະຕິບັດໄດ້ດີກວ່າເກົ່າພາຍໃຕ້ອາການຊ shock ອກແລະການສັ່ນສະເທືອນ, ແຕ່ຕ້ອງໄດ້ຮັບການອອກແບບຢ່າງລະມັດລະວັງ. |
ຕອນນີ້ໃຫ້ປະກາດກວດກາໃນລາຍລະອຽດຂອງສອງຕົວແປ.

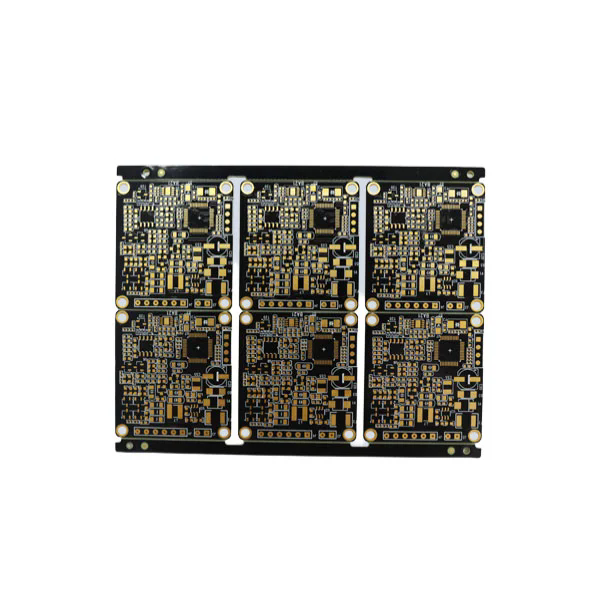

FR4 ແມ່ນຊັ້ນຍ່ອຍທີ່ຖືກນໍາໃຊ້ຫຼາຍທີ່ສຸດສໍາລັບ PCBs ທີ່ເຂັ້ມງວດທົ່ວໄປ. "FR" ຢືນສໍາລັບFlame retardant, ແລະ "4" ແມ່ນຊັ້ນຂອງວັດສະດຸ. ມັນປະກອບດ້ວຍຜ້າຝ້າຍສາຍໄຟທີ່ມີສ່ວນປະກອບ epoxy ຢາງ.
ຂ້າງລຸ່ມນີ້ແມ່ນຕາຕະລາງຂອງປົກກະຕິFR4 PCBຕົວກໍານົດການ (ຕົວເລກເຫລົ່ານີ້ອາດຈະແຕກຕ່າງກັນໄປໂດຍຜູ້ສະຫນອງແລະ TG TRIET):
| ພາລາມິເຕີ | ມູນຄ່າ / ລະດັບປະເພດ | ບັນທຶກ / ຄວາມສໍາຄັນ |
|---|---|---|
| dielectric ຄົງທີ່ (DK) | 3.8 - 4.8 (ທີ່ 1 MHz) | ສົ່ງຜົນກະທົບຕໍ່ການຄວບຄຸມທີ່ບໍ່ມີປະໂຫຍດແລະຄວາມຊັກຊ້າໃນສັນຍານ. |
| ປັດໄຈການແຜ່ຜາຍ (DF) | ~ 0.009 (ທີ່ 1 MHz) | ການສູນເສຍການສູນເສຍ: ການສູນເສຍສັນຍານໃນຄວາມຖີ່ສູງ. |
| ຄວາມແຂງແຮງຂອງໄຟຟ້າ | 800 - 1800 v / mil | ຄວາມເຂັ້ມແຂງຂອງການແຕກແຍກ derlelectric. |
| tg (temp temport ange) | 130 ° C, 140 ° C, 150 ° C, 170 ° C | TG ທີ່ສູງກວ່າໃຫ້ຄວາມຫນ້າເຊື່ອຖືຂອງຄວາມຮ້ອນທີ່ດີກວ່າ. |
| ຄວາມຫນາຂອງກະດານ | 0.4 ມມ - 3.2 ມມ (ສາມັນ) | ຂື້ນກັບຂໍ້ຈໍາກັດດ້ານກົນຈັກ / ເຫມາະ. |
| ຄວາມຫນາຂອງທອງແດງ | 1 ອໍ (μm), 2 ອໍ, 3 ອໍ, 4 ອໍ | ທອງແດງຫນັກສໍາລັບເສັ້ນທາງປະຈຸບັນທີ່ສູງກວ່າ. |
| Min Trace / spacing | ~ 4 ລ້ານ (0.1 ມມ) ຫຼືດີກວ່າ | ຂຶ້ນກັບຄວາມສາມາດໃນການຜະລິດ. |
| ສໍາເລັດຮູບພື້ນຜິວ | enig, hasl, OSP, immersion ag, ແລະອື່ນໆ. | ສົ່ງຜົນກະທົບຕໍ່ການ saultabority, ຄວາມຫນ້າເຊື່ອຖື. |
ຜູ້ບໍລິໂພກເອເລັກໂຕຣນິກ (ໂທລະສັບສະຫຼາດ, ບ່ອນຄິດ, ເຄື່ອງນຸ່ງ, ເຄື່ອງໃຊ້)
ກະດານຄວບຄຸມອຸດສາຫະກໍາ, ກະດານໂຄສະນາ, ເຄື່ອງໃຊ້ພະລັງງານ
ໃນເວລາທີ່ກະດານຍັງເຫຼືອຮາບພຽງຢູ່, ໂດຍບໍ່ຕ້ອງພັບຫຼື flex
ບໍ່ສາມາດງໍຫຼືຍືດຫຍຸ່ນໄດ້ໂດຍບໍ່ມີຄວາມສ່ຽງທີ່ຈະສ່ຽງ
ສໍາລັບເອເລັກໂຕຣນິກທີ່ຫນາ, ສ່ວນໃຫຍ່ແມ່ນຕ້ອງການເຊື່ອມຕໍ່ທີ່ປ່ຽນແປງໄດ້, rigid-flex ອາດຈະມັກ

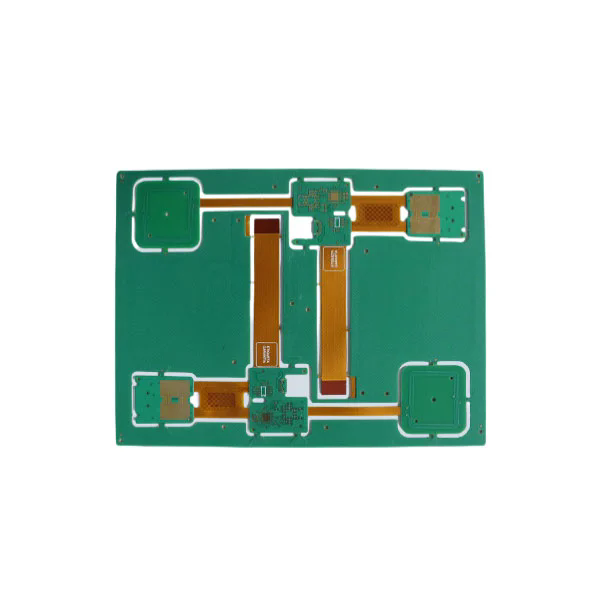

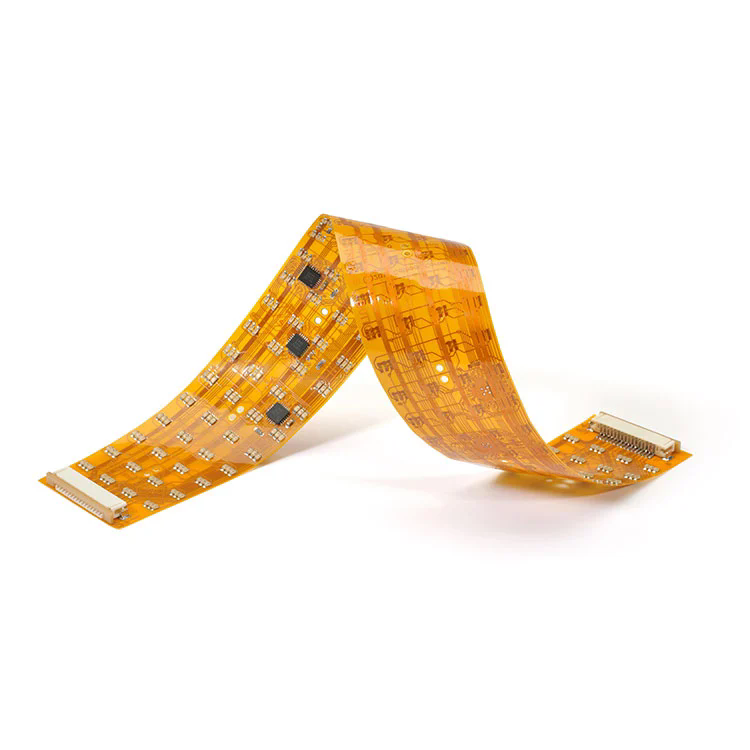

rigid-flex PCBປະສົມປະສານພາກສ່ວນວົງຈອນທີ່ເຂັ້ມງວດ (ສ່ວນປົກກະຕິ) ແລະພາກສ່ວນວົງຈອນທີ່ມີຄວາມຍືດຍຸ່ນ (polyimide, polyester, polyester, ແລະອື່ນໆ) ໃນກະດານປະສົມປະສານດຽວ. ມັນສາມາດເຮັດໃຫ້ມີການຍືດຕົວ, ພັບ, ແລະໂຄງສ້າງ 3D ໃນຂະນະທີ່ປົກປັກຮັກສາການສະຫນັບສະຫນູນທີ່ເຂັ້ມງວດສໍາລັບການຕິດຕັ້ງປະດາ.
ການອອກແບບຕ້ອງຈັດການກັບເຂດ Flex ຢ່າງລະມັດລະວັງ (Ritius Bend, Stayer Stacking, Transnitions Venche)
ຊັ້ນທີ່ເຂັ້ມງວດແລະຍືດຍາວແມ່ນມີການໂຄສະນາຜ່ານການຄວບຄຸມພັນທະບັດແລະການຮັກສາຫນຽວ.
ວັດສະດຸ Flex ແບບປົກກະຕິ: ຮູບເງົາ Polyimide, ຮູບເງົາ Calmalay, ຊັ້ນຫນຽວ
ມຸມ Fold ຕໍ່ບັນດາຊັ້ນແມ່ນມີຈໍາກັດ (ເຊັ່ນ: Polyimide ມັກ ~ 0.5-2 ° / ຊັ້ນຕໍ່.
ຈາກເອກະສານອ້າງອີງອຸດສາຫະກໍາ:
| ລາຍການ | ພາລາມິເຕີ / ຄວາມສາມາດ | ບັນທຶກ |
|---|---|---|
| ຄວາມຫນາແຫນ້ນ + Flex | 0.25 ມມສູງເຖິງ 6.0 ມມ (ລວມ) | ຂື້ນກັບການປະສົມປະສານແລະໂຄງສ້າງແບບຊັ້ນ |
| ຊັ້ນ | ເຖິງ 32 ຊັ້ນໃນການອອກແບບບາງຢ່າງ | ຫຼາຍຊັ້ນ rigid + flexx ສົມທົບ |
| Min Trace / spacing | 0.075 ມມ / 0.075 ມມ (≈ 3 ລ້ານ) | ພາກພື້ນ flex ທີ່ຫນາແຫນ້ນສູງ |
| ຂະຫນາດຂຸມ MIN / ຂະຫນາດ | 0.10 ມມ / 0.35 ມມ | ສໍາລັບ microvias, ໂດຍຜ່ານການ holes ແລະອື່ນໆ. |
| ຄວາມຫນາຂອງທອງແດງສູງສຸດ | 4 OZ (ສ່ວນທີ່ເຄັ່ງຄັດ) | ສໍາລັບສ່ວນທີ່ກະແສໄຟຟ້າທີ່ເຂັ້ມງວດ |
| ທອງແດງ Flex (Flex ສ່ວນ) | 0.5 - 2 ອໍ | ທອງແດງທີ່ເບົາກວ່າໃນພື້ນທີ່ Flex |
| ທາງເລືອກສໍາເລັດຮູບ | enig, immersion ag, OSP, HASL, ແລະອື່ນໆ. | ສໍາລັບພາກສ່ວນທີ່ເຂັ້ມງວດແລະຍືດຍາວ |
| Adhesion & Lamination | ການກຽມຫນຽວພິເສດ (Plasma, Oxide ສີນ້ໍາຕານ) | ເພື່ອຮັບປະກັນຄວາມຜູກພັນ flex-rigid |
ທີ່ດີເລີດໃນການສັ່ນສະເທືອນສູງ, ອາການຊ shock ອກ, ສະຖານທີ່ທີ່ຈໍາກັດ (E.g. AEROPACE, ອຸປະກອນການແພດ)
ຫຼຸດຜ່ອນ / ລົບລ້າງຕໍ່ເຊື່ອມຕໍ່ແລະສາຍໄຟລະຫວ່າງ
ເຮັດໃຫ້ງ່າຍດາຍການຊຸມນຸມໂດຍການປະສົມປະສານຫນ້າທີ່ທີ່ເຂັ້ມງວດແລະປ່ຽນແປງໄດ້ໃນຫນຶ່ງຊິ້ນ
ອະນຸຍາດໃຫ້ປະດັບປະດາວົງຈອນປິດຫຼືມີແຜນການຫຼາຍລໍາ
ຄວາມສັບສົນໃນການຜະລິດທີ່ສູງກວ່າ, ຄວາມສ່ຽງທີ່ໃຫ້ຜົນບັງຄັບໃຊ້ທີ່ໃຫຍ່ກວ່າ
ຮຽກຮ້ອງໃຫ້ມີການອອກແບບທີ່ມີຄວາມຄິດໂດຍສະເພາະໃນເຂດ Flex (Bend Radius, ການບັນເທົາທຸກຄວາມກົດດັນ)
ຄ່າໃຊ້ຈ່າຍຕໍ່ກະດານແມ່ນສູງກວ່າ, ແຕ່ວ່າຄ່າໃຊ້ຈ່າຍໃນລະບົບອາດຈະຫຼຸດຜ່ອນເນື່ອງຈາກມີສາຍເຊື່ອມຕໍ່ຫນ້ອຍ, ສາຍໄຟ, ຂັ້ນຕອນການຊຸມນຸມ
Q1: PCB ຄວນຫນາເທົ່າໃດສໍາລັບການສະຫມັກຂອງຂ້ອຍ?
A1: ຄວາມຫນາຂອງ PCB ແມ່ນຂື້ນກັບກົນຈັກແລະຂໍ້ຈໍາກັດດ້ານຄວາມຮ້ອນແລະພື້ນທີ່. ກະດານທີ່ເຂັ້ມງວດປົກກະຕິແມ່ນຕັ້ງແຕ່ເວລາ 0.4 ມມຫາ 3.2 ມມ. ໃນການອອກແບບທີ່ເຂັ້ມງວດ, ຄວາມຫນາລວມກັນມັກຈະມີຢູ່ໃນລະຫວ່າງ 0.25 ມມຫາ 6.0 ມມ. ກະດານບາງໆ, ຄວາມຍືດຍຸ່ນ, ແຕ່ວ່າສະຖຽນລະພາບກົນຈັກຫຼຸດລົງ.
Q2: ເປັນຫຍັງເລືອກທີ່ເຂັ້ມງວດ -hlex ໃນໄລຍະທີ່ເຂັ້ມງວດແລະແຂງແຮງ?
A2: rigid-flex ຫຼຸດຜ່ອນການເຊື່ອມຕໍ່, ສາຍໄຟ, ແລະບາດກ້າວປະຊຸມ; ປັບປຸງຄວາມຫນ້າເຊື່ອຖືພາຍໃຕ້ການສັ່ນສະເທືອນ, ແລະເຮັດໃຫ້ການພັບແບບ 3D ທີ່ຫນາແຫນ້ນ. ມັນປະສົມປະສານທັງເຂດທີ່ມີການຕິດຕັ້ງ rigid ແລະພາກສ່ວນທີ່ມີຄວາມຍືດຫຍຸ່ນໃນກະດານດຽວ.
ຄໍາຖາມທີ 3: ມີຄຸນລັກສະນະດ້ານໄຟຟ້າອັນໃດຂອງ FR4 ສົ່ງຜົນກະທົບຕໍ່ການສົນທະນາດ້ານສັນຍານ?
A3: dielectric ຄົງທີ່ (DK) ສົ່ງຜົນກະທົບຕໍ່ການຂັດແຍ້ງແລະຄວາມໄວໃນການຂະຫຍາຍພັນ; ປັດໄຈການແຜ່ລະບາດ (DF) ສົ່ງຜົນກະທົບຕໍ່ສັນຍານທີ່ສູນເສຍ, ໂດຍສະເພາະໃນຄວາມຖີ່ສູງ; ຄວາມຫນາຂອງທອງແດງແລະຄວາມຫນາຂອງຮ່ອງຮອຍກໍ່ຫຼີ້ນບົດບາດທີ່ສໍາຄັນ.
