Multilayer PCB ແມ່ນຫຍັງ?

PCB ຫຼາຍຊັ້ນ ແມ່ນຫຍັງ? ຄູ່ມືທີ່ສົມບູນແບບກ່ຽວກັບກະດານວົງຈອນພິມຫຼາຍຊັ້ນ

ຄູ່ມືນີ້ອະທິບາຍ PCB ຫຼາຍຊັ້ນ ເທັກໂນໂລຍີ — ມັນແມ່ນຫຍັງ, ມັນແຕກຕ່າງຈາກ PCB ຊັ້ນດຽວ ແລະສອງຊັ້ນແນວໃດ, ເປັນຫຍັງມັນຈຶ່ງສຳຄັນໃນເຄື່ອງອີເລັກໂທຣນິກທີ່ທັນສະໄໝ, ວິທີການຜະລິດ ແລະການປະຕິບັດການອອກແບບທີ່ດີທີ່ສຸດ. ດ້ວຍຄວາມເຂົ້າໃຈຈາກShenzhen Fanway Technology Co., Ltd, ບົດຄວາມນີ້ໃຫ້ບໍລິການວິສະວະກອນ, ຜູ້ອອກແບບ, ແລະຜູ້ຊ່ຽວຊານດ້ານການຈັດຊື້ທີ່ມີຄວາມຮູ້ການປະຕິບັດແລະ FAQs.

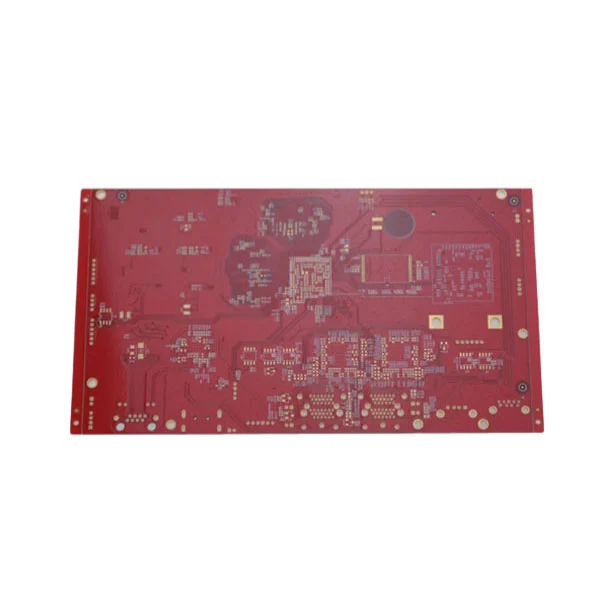

 Multilayer PCB

ສາລະບານ

PCB ຫຼາຍຊັ້ນ ແມ່ນຫຍັງ?

A PCB ຫຼາຍຊັ້ນ— ຫຼື ແຜ່ນວົງຈອນພິມຫຼາຍຊັ້ນ — ແມ່ນກະດານທີ່ປະກອບດ້ວຍສາມຊັ້ນ ຫຼືຫຼາຍກວ່ານັ້ນ (ໂດຍປົກກະຕິແລ້ວ ທອງແດງ) ແຍກອອກໂດຍວັດສະດຸ insulating ແລະຜູກມັດຮ່ວມກັນໂດຍຜ່ານການ lamination. ບໍ່ເຫມືອນກັບ PCBs ຊັ້ນດຽວຫຼືສອງຊັ້ນ, ການອອກແບບຫຼາຍຊັ້ນອະນຸຍາດໃຫ້ມີຄວາມຫນາແຫນ້ນຂອງເສັ້ນທາງທີ່ສູງຂຶ້ນ, ປະສິດທິພາບທີ່ດີກວ່າ, ແລະການເຊື່ອມຕໍ່ໄຟຟ້າທີ່ສັບສົນຫຼາຍພາຍໃນຮ່ອງຮອຍທີ່ຫນາແຫນ້ນ. ບໍລິສັດເຊັ່ນShenzhen Fanway Technology Co., Ltdຊ່ຽວຊານໃນການກໍ່ສ້າງ PCBs ຫຼາຍຊັ້ນທີ່ເຊື່ອຖືໄດ້ສໍາລັບເອເລັກໂຕຣນິກກ້າວຫນ້າທາງດ້ານໃນໂທລະຄົມນາຄົມ, ອຸປະກອນການແພດ, ແລະຂະແຫນງການບິນອະວະກາດ.

  • ຄໍານິຍາມ:PCB ທີ່ມີ > 2 ຊັ້ນທອງແດງ.
  • ຈຸດປະສົງ:ສະຫນັບສະຫນູນວົງຈອນສະລັບສັບຊ້ອນໃນພື້ນທີ່ຫນ້ອຍ.
  • ການນໍາໃຊ້ອຸດສາຫະກໍາ:ເອເລັກໂຕຣນິກຄວາມໄວສູງ, ຄວາມຫນາແຫນ້ນສູງ.

PCB ຫຼາຍຊັ້ນ ເຮັດວຽກແນວໃດ?

PCB ຫຼາຍຊັ້ນs ເຮັດວຽກໂດຍການ stacking ຊັ້ນທອງແດງ conductive ສະລັບກັນແລະ insulating prepreg / fiberglass ແຜ່ນ. ການອອກແບບທາງຕັດເຮັດໃຫ້ສັນຍານເດີນທາງລະຫວ່າງຊັ້ນພາຍໃນ ແລະ ຊັ້ນນອກຜ່ານທາງຜ່ານແຜ່ນແຜ່ນ (PTHs) ຫຼືຜ່ານ. ການຄວບຄຸມ impedance, ຍົນພະລັງງານ, ແລະຍຸດທະສາດຄວາມສົມບູນຂອງສັນຍານຮັບປະກັນການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ໃນຄວາມຖີ່ສູງ.

ປະເພດຊັ້ນ ລາຍລະອຽດ
ຊັ້ນສັນຍານ ເສັ້ນທາງວົງຈອນ ແລະການເຊື່ອມຕໍ່ກັນ.
ຍົນໄຟຟ້າ ແຈກຢາຍພະລັງງານແລະຫນ້າດິນ; ຫຼຸດຜ່ອນສິ່ງລົບກວນ.
ຫຼັກ ແຜ່ນຮອງພື້ນແຂງໃຫ້ຄວາມແຂງແຮງ.
Prepreg Insulating ກາວທີ່ຜູກມັດຊັ້ນ.

ຊັ້ນພາຍໃນສະຫນອງການກໍານົດເສັ້ນທາງເພີ່ມເຕີມແລະເສັ້ນທາງສັນຍານຄວາມໄວສູງ, ໃນຂະນະທີ່ຊັ້ນນອກສະຫນັບສະຫນູນການປະກອບອົງປະກອບ. ໂດຍຜ່ານການອອກແບບ stack-up ລະມັດລະວັງ, ຜູ້ຜະລິດມັກShenzhen Fanway Technology Co., Ltdຮັບ​ປະ​ກັນ crosstalk ຫນ້ອຍ​ສຸດ​ແລະ​ການ​ປະ​ຕິ​ບັດ​ໄຟ​ຟ້າ​ທີ່​ດີ​ທີ່​ສຸດ​.

ເປັນຫຍັງຕ້ອງເລືອກ Multilayer PCB?

PCB ຫຼາຍຊັ້ນs ສະເຫນີຂໍ້ໄດ້ປຽບຫຼາຍຢ່າງຫຼາຍກວ່າປະເພດກະດານທີ່ງ່າຍດາຍ. ຂ້າງລຸ່ມນີ້ແມ່ນເຫດຜົນສໍາຄັນທີ່ວິສະວະກອນມັກພວກເຂົາ:

  • ຄວາມຫນາແຫນ້ນຂອງວົງຈອນສູງ:ອະ​ນຸ​ຍາດ​ໃຫ້​ຫຼາຍ​ພັນ​ການ​ເຊື່ອມ​ຕໍ່​ພາຍ​ໃນ​ຮ່ອງ​ຮອຍ​ຂະ​ຫນາດ​ນ້ອຍ​ກວ່າ​.
  • ປັບປຸງຄວາມສົມບູນຂອງສັນຍານ:ຍົນພະລັງງານແລະດິນຫຼຸດຜ່ອນການແຊກແຊງໄຟຟ້າ (EMI).
  • ປະສິດທິພາບອາວະກາດ:ສະຫນັບສະຫນູນ miniaturization ຂອງເອເລັກໂຕຣນິກຜູ້ບໍລິໂພກ.
  • ຄວາມເຂັ້ມແຂງກົນຈັກ:ຫຼາຍຊັ້ນທີ່ຕິດກັນປັບປຸງຄວາມເຂັ້ມງວດໂດຍລວມ.

ແອັບພລິເຄຊັນໃດທີ່ໃຊ້ Multilayer PCBs?

PCB ຫຼາຍຊັ້ນs ເປັນສິ່ງຈໍາເປັນໃນອຸດສາຫະກໍາທີ່ຕ້ອງການອຸປະກອນເອເລັກໂຕຣນິກທີ່ຊັບຊ້ອນແລະເຊື່ອຖືໄດ້:

  • ໂທລະຄົມ:Routers, ສະຫຼັບ, ສະຖານີຖານ.
  • ອຸປະກອນການແພດ:ລະບົບການຖ່າຍຮູບ, ຈໍມືຖື.
  • ຍານອາວະກາດ ແລະການປ້ອງກັນ:ອຸປະກອນຄວບຄຸມການບິນ ແລະ radar.
  • ລົດຍົນ:ລະບົບ ADAS ແລະໂມດູນຄວາມບັນເທີງ.
  • ເຄື່ອງໃຊ້ໄຟຟ້າ:ໂທລະສັບສະຫຼາດ, ແທັບເລັດ, ເຄື່ອງສວມໃສ່.

ຜູ້ຜະລິດມັກShenzhen Fanway Technology Co., Ltdສະຫນັບສະຫນູນການຜະລິດທີ່ມີປະລິມານສູງສໍາລັບຂະແຫນງການເຫຼົ່ານີ້ດ້ວຍ impedance ຄວບຄຸມແລະຄວາມທົນທານທີ່ແຫນ້ນຫນາທີ່ຈໍາເປັນສໍາລັບການປະຕິບັດທີ່ສໍາຄັນ.

ວິທີການອອກແບບ PCB Multilayer ທີ່ມີປະສິດທິພາບ?

ການອອກແບບ PCB multilayer ທີ່ປະສົບຜົນສໍາເລັດຮຽກຮ້ອງໃຫ້ມີເຄື່ອງມືພິເສດ, ວິສະວະກອນທີ່ມີປະສົບການ, ແລະການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດຕໍ່ຂໍ້ຈໍາກັດດ້ານໄຟຟ້າແລະກົນຈັກ. ນີ້ແມ່ນຂັ້ນຕອນຫຼັກໃນຂະບວນການອອກແບບ:

  1. ກໍານົດຄວາມຕ້ອງການ:ກໍາ​ນົດ​ຂະ​ຫນາດ​, ຈໍາ​ນວນ​ຊັ້ນ​, ແລະ specs ການ​ປະ​ຕິ​ບັດ​ໄຟ​ຟ້າ​.
  2. ການວາງແຜນການຈັດວາງຊັ້ນຂໍ້ມູນ:ສັນຍານການດຸ່ນດ່ຽງ, ພະລັງງານ, ແລະຍົນພື້ນດິນ.
  3. ການຄວບຄຸມ impedance:ກໍານົດຄວາມກວ້າງຂອງການຕິດຕາມ ແລະໄລຍະຫ່າງສໍາລັບພຶດຕິກໍາສັນຍານທີ່ຄາດເດົາໄດ້.
  4. ການຄຸ້ມຄອງຄວາມຮ້ອນ:ວາງແຜນການລະບາຍຄວາມຮ້ອນ ແລະການຈັດວາງອົງປະກອບ.
  5. ການທົບທວນ DFM:ຢືນຢັນການອອກແບບສອດຄ່ອງກັບຄວາມສາມາດໃນການຜະລິດ.

ທີມງານອອກແບບຢູ່Shenzhen Fanway Technology Co., Ltdຮ່ວມ​ມື​ກັບ​ລູກ​ຄ້າ​ເພື່ອ​ກວດ​ສອບ​ການ stack-ups ແລະ​ຍຸດ​ທະ​ສາດ​ການ​ຈັດ​ວາງ​, ຮັບ​ປະ​ກັນ​ຜົນ​ສໍາ​ເລັດ​ການ​ຜະ​ລິດ​ແລະ​ຜະ​ລິດ​ຕະ​ພັນ​ທີ່​ເຊື່ອ​ຖື​ໄດ້​.

ສິ່ງທ້າທາຍດ້ານການຜະລິດແມ່ນຫຍັງ?

ການກໍ່ສ້າງ PCBs ຫຼາຍຊັ້ນແມ່ນສະລັບສັບຊ້ອນຫຼາຍກ່ວາກະດານຊັ້ນດຽວເນື່ອງຈາກຄວາມແມ່ນຍໍາສູງແລະການມີສ່ວນຮ່ວມຂອງວັດສະດຸ. ສິ່ງທ້າທາຍທົ່ວໄປປະກອບມີ:

  • ຄວາມສອດຄ່ອງຂອງຊັ້ນເຄືອບ:ຄວາມກົດດັນທີ່ບໍ່ສະເຫມີກັນສາມາດເຮັດໃຫ້ delamination.
  • ຄວາມຊັດເຈນເຈາະ:Vias ຕ້ອງສອດຄ່ອງຢ່າງສົມບູນໃນທົ່ວທຸກຊັ້ນ.
  • ການເລືອກວັດສະດຸ:prepregs ແລະຫຼັກທີ່ເຫມາະສົມມີຜົນກະທົບຕໍ່ການປະຕິບັດ.
  • ການຄວບຄຸມຄຸນນະພາບ:ການກວດສອບ X-ray ແລະການກວດສອບອັດຕະໂນມັດ optical (AOI) ແມ່ນມີຄວາມຈໍາເປັນເພື່ອຈັບຂໍ້ບົກພ່ອງ.

ຜູ້ຜະລິດຊ່ຽວຊານເຊັ່ນShenzhen Fanway Technology Co., Ltdປະຕິບັດຂັ້ນຕອນການຄວບຄຸມແລະການທົດສອບຢ່າງເຂັ້ມງວດເພື່ອຫຼຸດຜ່ອນຄວາມສ່ຽງເຫຼົ່ານີ້, ຮັບປະກັນຜົນຜະລິດສູງແລະຄວາມຫນ້າເຊື່ອຖືຂອງຜະລິດຕະພັນ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ຖາມ: "PCB ຫຼາຍຊັ້ນ" ຫມາຍຄວາມວ່າແນວໃດ?
A: A multilayer PCB ຫມາຍເຖິງແຜ່ນວົງຈອນພິມທີ່ມີສາມຊັ້ນທອງແດງ conductive ແຍກໂດຍວັດສະດຸ insulating. ຊັ້ນເຫຼົ່ານີ້ຖືກ laminated ຮ່ວມກັນເພື່ອສ້າງກະດານດຽວທີ່ສາມາດຈັດການເສັ້ນທາງສັນຍານທີ່ສັບສົນໃນອຸປະກອນເອເລັກໂຕຣນິກທີ່ກ້າວຫນ້າ.

ຖາມ: PCB ຫຼາຍຊັ້ນແຕກຕ່າງຈາກ PCB ສອງຊັ້ນແນວໃດ?
A: PCB ສອງຊັ້ນມີພຽງແຕ່ສອງຊັ້ນທອງແດງ (ເທິງແລະລຸ່ມ) ສໍາລັບເສັ້ນທາງ, ໃນຂະນະທີ່ PCB multilayer ປະກອບມີຊັ້ນພາຍໃນທີ່ຊ່ວຍໃຫ້ຄວາມຫນາແຫນ້ນຂອງການເຊື່ອມຕໍ່ກັນຫຼາຍກວ່າເກົ່າ, ປັບປຸງປະສິດທິພາບແລະຄວາມສົມບູນຂອງສັນຍານ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມໄວສູງ.

ຖາມ: ເປັນຫຍັງຍົນພະລັງງານແລະດິນຈຶ່ງມີຄວາມສໍາຄັນໃນ PCBs ຫຼາຍຊັ້ນ?
A: ຍົນພະລັງງານ ແລະ ພື້ນດິນໃຫ້ພື້ນຜິວອ້າງອີງທີ່ມີ impedance ຕ່ໍາທີ່ປັບປຸງປະສິດທິພາບໄຟຟ້າ, ຫຼຸດຜ່ອນສິ່ງລົບກວນ, ແລະເສີມຂະຫຍາຍການຄວບຄຸມ EMI. ຍົນເຫຼົ່ານີ້ຍັງຊ່ວຍແຈກຢາຍພະລັງງານຢ່າງເປັນເອກະພາບກັບອົງປະກອບຕ່າງໆ.

Q: ວັດສະດຸປົກກະຕິໃດທີ່ຖືກນໍາໃຊ້ໃນການຜະລິດ PCB multilayer?
A: ວັດສະດຸປະກອບມີ foils ທອງແດງສໍາລັບຊັ້ນ conductive, prepreg (resin-impregnated fiberglass) ສໍາລັບ insulation ແລະ bonding, ແລະ substrates ຫຼັກທີ່ສະຫນອງການສະຫນັບສະຫນູນກົນຈັກ. ການເລືອກວັດສະດຸທີ່ຖືກຕ້ອງມີຜົນກະທົບຕໍ່ປັດໃຈການປະຕິບັດເຊັ່ນ: ຄົງທີ່ dielectric ແລະຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນ.

ຖາມ: ສາມາດສ້ອມແປງ PCBs ຫຼາຍຊັ້ນໄດ້ບໍ?
A: ການສ້ອມແປງ PCBs ຫຼາຍຊັ້ນແມ່ນມີຄວາມທ້າທາຍຫຼາຍກ່ວາກະດານຊັ້ນດຽວເນື່ອງຈາກຊັ້ນຝັງແລະຜ່ານ. ບັນຫາພື້ນຜິວເລັກນ້ອຍບາງຄັ້ງສາມາດແກ້ໄຂໄດ້, ແຕ່ຄວາມຜິດທີ່ເລິກເຊິ່ງອາດຈະຕ້ອງການເຕັກນິກຂັ້ນສູງຫຼືການທົດແທນຢ່າງເຕັມທີ່, ຂຶ້ນກັບຄວາມເສຍຫາຍ.

Q: ຜູ້ຜະລິດທົດສອບ multilayer PCBs ແນວໃດ?
A: ຜູ້ຜະລິດໃຊ້ການກວດສອບແສງອັດຕະໂນມັດ (AOI), ການທົດສອບການບິນ, ການຖ່າຍພາບ X-ray, ແລະການທົດສອບຄວາມຕໍ່ເນື່ອງຂອງໄຟຟ້າເພື່ອຮັບປະກັນວ່າແຕ່ລະຊັ້ນແລະການເຊື່ອມຕໍ່ກົງກັບການອອກແບບສະເພາະ. Shenzhen Fanway Technology Co., Ltd ປະຕິບັດຕາມໂປໂຕຄອນການທົດສອບຢ່າງເຂັ້ມງວດເພື່ອຈັດສົ່ງກະດານທີ່ເຊື່ອຖືໄດ້.

ສໍາລັບການແກ້ໄຂ PCB ຫຼາຍຊັ້ນທີ່ກໍາຫນົດເອງ, ໃຫ້ຄໍາປຶກສາຈາກຜູ້ຊ່ຽວຊານ, ແລະການບໍລິການການຜະລິດທີ່ມີຄຸນນະພາບຈາກຄູ່ຮ່ວມງານທີ່ເຊື່ອຖືໄດ້ໃນເອເລັກໂຕຣນິກ -Shenzhen Fanway Technology Co., Ltd ແມ່ນພ້ອມທີ່ຈະຊ່ວຍ. ຕິດຕໍ່ພວກ​ເຮົາ​ໃນ​ມື້​ນີ້​ສໍາ​ລັບ​ຄໍາ​ເວົ້າ​, ການ​ທົບ​ທວນ​ຄືນ​ການ​ອອກ​ແບບ​, ແລະ​ການ​ຫັນ​ການ​ຜະ​ລິດ​ໄວ​!
