ການເຊື່ອມໂຍງວົງຈອນທີ່ມີຄວາມຫນາແຫນ້ນສູງ (PCBS) ໄດ້ກາຍເປັນເສົາຫຼັກຂອງວົງດົນຕີໃນເຄື່ອງໃຊ້ໄຟຟ້າທີ່ທັນສະໄຫມ, ໂດຍສະເພາະ, ການປະຕິບັດ, ແລະຄວາມຫນ້າເຊື່ອຖືແມ່ນມີຄວາມສໍາຄັນ. ຈາກໂທລະສັບສະຫຼາດແລະແທັບເລັດເພື່ອ Aerospace Electronics ແລະອຸປະກອນການແພດ, HDI PCBS ສະເຫນີໄດ້ຮັບຂໍ້ໄດ້ປຽບທີ່ເປັນເອກະລັກໃນກະດານວົງຈອນທີ່ພິມໂດຍທົ່ວໄປໃນກະດານວົງຈອນທີ່ພິມອອກມາທົ່ວແຜ່ນປ້າຍວົງຈອນທີ່ພິມໂດຍທົ່ວໄປ

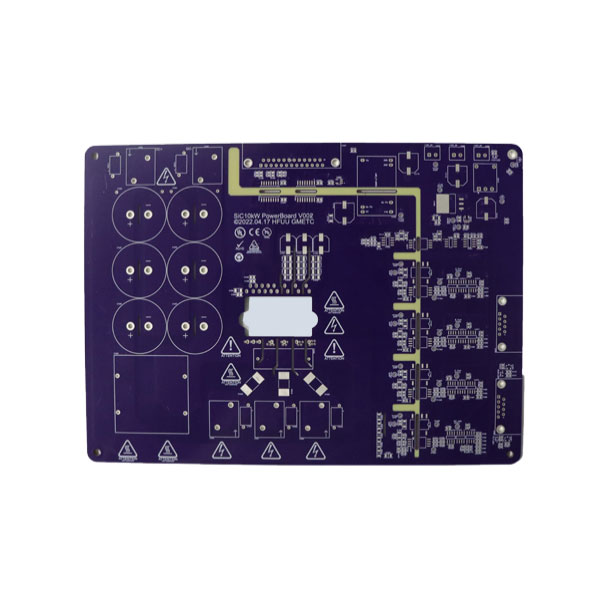

HDI pcbs ແມ່ນກະດານວົງຈອນທີ່ພິມໃຫມ່ທີ່ມີຄຸນນະສົມບັດສູງກວ່າພື້ນທີ່ຫນ່ວຍບໍລິການກ່ວາ PCBs ແບບດັ້ງເດີມ. ບໍ່ຄືກັບ PCBs ມາດຕະຖານ, ເຊິ່ງອາດຈະມີເສັ້ນທາງຜ່ານແບບງ່າຍດາຍແລະຮ່ອງຮອຍທີ່ມີຂະຫນາດໃຫຍ່, vias ຕາບອດແລະ vias ທີ່ຖືກຝັງໄວ້ເພື່ອສ້າງການເຊື່ອມຕໍ່ທີ່ມີປະສິດຕິພາບສູງ.
ຄຸນລັກສະນະທີ່ສໍາຄັນທີ່ຈໍາແນກ PC HDI ປະກອບມີ:
Microvias: vias ຂະຫນາດນ້ອຍທີ່ສຸດ, ໂດຍປົກກະຕິແມ່ນມີເສັ້ນຜ່າກາງທີ່ຕໍ່າກວ່າ 150 ໄມ, ເຊິ່ງເຊື່ອມຕໍ່ຊັ້ນທີ່ແຕກຕ່າງກັນໂດຍບໍ່ຕ້ອງເອົາພື້ນທີ່ຫຼາຍເກີນໄປໂດຍບໍ່ຕ້ອງເອົາພື້ນທີ່ຫຼາຍເກີນໄປ.
ຕາບອດແລະຝັງ vias: Vias Blind Vias ເຊື່ອມຕໍ່ຂັ້ນຕອນພາຍນອກກັບຊັ້ນໃນ, ໃນຂະນະທີ່ຝັງ vias internconnect ໃນຊັ້ນພາຍໃນໂດຍບໍ່ຕ້ອງໄປເຖິງພື້ນຜິວ.
ຄວາມຫນາແຫນ້ນຂອງສາຍໄຟສູງ: ການເຊື່ອມຕໍ່ກັນຫຼາຍກວ່າພື້ນທີ່ຫນ່ວຍບໍລິການທີ່ອະນຸຍາດໃຫ້ມີການອອກແບບທີ່ຫນາແຫນ້ນແລະຄວາມສົມດຸນທາງສັນຍານທີ່ດີກວ່າ.
ເສັ້ນທີ່ດີ / ແບບອະວະກາດ: ສາຍແມ່ນແຄບຂະຫນາດ 3 ລ້ານແລະສະຫນາມຕ່ໍາເຖິງ 3 ລ້ານສາມາດເລືອກທາງເລືອກໃນພື້ນທີ່ທີ່ຈໍາກັດ.
ຄຸນລັກສະນະເຫຼົ່ານີ້ອະນຸຍາດໃຫ້ໃຊ້ PCBBs HDI ເພື່ອສະຫນັບສະຫນູນຜົນກະທົບສັນຍານຄວາມໄວສູງແລະຫຼຸດຜ່ອນຜົນກະທົບດ້ານກາຝາກ, ເຮັດໃຫ້ມັນເຫມາະສົມກັບການສະຫມັກທີ່ບໍ່ສາມາດປະຕິເສດໄດ້.
ຂ້າງລຸ່ມນີ້ແມ່ນບົດສະຫຼຸບວິຊາຊີບຂອງ HDI PCB ດ້ານເຕັກນິກສໍາລັບການອ້າງອີງດ່ວນ:
ໃນຖານະເປັນອຸປະກອນທີ່ນ້ອຍລົງໃນຂະຫນາດແຕ່ຕ້ອງການພະລັງງານໃນການປຸງແຕ່ງທີ່ສູງກວ່າ, ຄວາມຕ້ອງການເຕັກໂນໂລຢີເຊື່ອມໂຍງກັນແບບພິເສດຄືກັບ HDI ຈະກາຍເປັນການກົດດັນຫຼາຍ. PCBS ມາດຕະຖານມັກຈະປະເຊີນກັບຂໍ້ຈໍາກັດໃນການກໍານົດທິດທາງແລະສັນຍານຄວາມຊື່ສັດ, ເຮັດໃຫ້ພວກມັນເຫມາະສົມກັບອຸປະກອນທີ່ມີຄວາມສັບສົນ. HDI pcbs ທີ່ຢູ່ທີ່ສິ່ງທ້າທາຍເຫລົ່ານີ້ໃນຫລາຍໆດ້ານ:
ການປະຕິບັດສັນຍານທີ່ເພີ່ມຂື້ນ: ເສັ້ນທາງສັນຍານທີ່ສັ້ນກວ່າແລະກົງກັນຂ້າມຈະຊ່ວຍຫຼຸດຜ່ອນການເຮັດໃຫ້ເກີດຄວາມຜິດພາດແລະຄວາມສາມາດທີ່ຈະຊ່ວຍຫຼຸດຜ່ອນການສູນເສຍສັນຍານແລະເສັ້ນທາງ.
ການອອກແບບທີ່ຫນາແຫນ້ນ: ມີຄວາມຫນາແຫນ້ນຂອງສາຍໄຟທີ່ສູງກວ່າແລະ Microvias, HDI PCBS ເປີດໃຊ້ງານໂດຍບໍ່ມີອຸປະກອນທີ່ນ້ອຍກວ່າໂດຍບໍ່ມີການຕັດສິນການທໍາງານ.
ຄວາມຫນ້າເຊື່ອຖືທີ່ຖືກປັບປຸງ: ຊັ້ນຫນ້ອຍລົງໃນການຄຸ້ມຄອງຄວາມຮ້ອນແລະດີກວ່າເກົ່າຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງຄວາມລົ້ມເຫຼວພາຍໃຕ້ການປະຕິບັດຄວາມຖີ່ສູງ.
ປະສິດທິພາບຕົ້ນທຶນສໍາລັບການຜະລິດທີ່ມີປະລິມານສູງ: ເຖິງວ່າຈະມີຄ່າໃຊ້ຈ່າຍໃນການຜະລິດໃນເບື້ອງຕົ້ນ, HDI PCBs ຫຼຸດຜ່ອນ PCBs ຫຼາຍໃນອຸປະກອນດຽວ, ການສະແດງຄວາມຊໍານິຊໍານານແລະຫຼຸດລົງຄ່າໃຊ້ຈ່າຍໂດຍລວມ.
ສະຫນັບສະຫນູນສ່ວນປະກອບທີ່ກ້າວຫນ້າ: ເຕັກໂນໂລຢີ HDI ແມ່ນມີຄວາມຈໍາເປັນສໍາລັບສ່ວນປະກອບຂອງລະຫັດ PIN ທີ່ສູງເຊັ່ນ: BGA (CSP AICS CSP), ແລະ ICS ທີ່ດີທີ່ສຸດ.
ການວັດແທກຢ່າງໄວວາຂອງໂທລະສັບສະຫຼາດ, ອຸປະກອນສວມໃສ່, ເຄື່ອງບູຊາເອເລັກໂຕຣນິກ, ແລະເຄື່ອງມືຜະລິດລົດຍົນ, ແລະການແພດທີ່ສໍາຄັນສໍາລັບຜູ້ຜະລິດທີ່ກໍາລັງຊອກຫາຂະຫນາດຂອງອຸປະກອນ.
ການຜະລິດ PCBBS HDI ກ່ຽວຂ້ອງກັບເຕັກນິກການຜະລິດຂັ້ນສູງທີ່ຕ້ອງການການຄວບຄຸມທີ່ຊັດເຈນກວ່າວັດສະດຸ, ຂະບວນການແລະການຮັບປະກັນຄຸນນະພາບ. ຂັ້ນຕອນທີ່ສໍາຄັນໃນການຜະລິດ HDI PCB ລວມມີ:
ການຄັດເລືອກເອກະສານ: ຊັ້ນໃຕ້ດິນທີ່ມີສະຖຽນລະພາບຄວາມຮ້ອນສູງແລະການສູນເສຍ dielectric ຕ່ໍາແມ່ນຖືກເລືອກໂດຍອີງໃສ່ຂໍ້ກໍານົດຂອງການສະຫມັກ. ວັດສະດຸທົ່ວໄປປະກອບມີ High-TG Fr4, Rogers, ແລະ PTFE Laminates.
ຂະບວນການ Lamined: ຫຼາຍຊັ້ນແມ່ນມີຄວາມສຸກຮ່ວມກັນໂດຍໃຊ້ອຸນຫະພູມສູງແລະອຸນຫະພູມເພື່ອຮັບປະກັນຄວາມຫນຽວແລະການໂດດດ່ຽວທີ່ສົມບູນແບບ.
ການເຈາະຈຸລະພາກລະດົມທຶນ: ການເຈາະເລເຊີແມ່ນໃຊ້ໂດຍທົ່ວໄປສໍາລັບ microvias, ຊ່ວຍໃຫ້ມີເສັ້ນຜ່າສູນກາງຂະຫນາດນ້ອຍ 0.10 ມມ. ຂັ້ນຕອນນີ້ຮຽກຮ້ອງໃຫ້ມີຄວາມແມ່ນຍໍາສູງເພື່ອຫລີກລ້ຽງການໃຊ້ຄວາມຜິດຫຼືຄວາມເສຍຫາຍທີ່ບໍ່ຖືກຕ້ອງ.
ແຜ່ນທອງແດງ: ທອງແດງແມ່ນ Electroplore ເພື່ອຕື່ມຂໍ້ມູນແລະເປັນເສັ້ນທາງທີ່ປະຕິບັດຕາມແບບຟອມ. ຄວາມຫນາໄດ້ຖືກຄວບຄຸມຢ່າງລະມັດລະວັງເພື່ອສະຫນັບສະຫນູນຄວາມສາມາດໃນການບັນທຸກປະຈຸບັນ.
ຮູບແບບ: ຮູບແບບຂັ້ນສູງກໍານົດເສັ້ນທີ່ດີ / ແບບຊ່ອງ, ຮັບປະກັນເສັ້ນທາງທີ່ຖືກຕ້ອງແລະຫນາແຫນ້ນ.
ສໍາເລັດຮູບ: enig, OSG, OSG, ຫຼື FARL ສໍາເລັດແລ້ວແມ່ນໃຊ້ເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.
ການທົດສອບໄຟຟ້າ: ແຕ່ລະກະດານທີ່ກໍາລັງທົດສອບຢ່າງເຂັ້ມງວດເພື່ອຄວາມຕໍ່ເນື່ອງ, ຄວາມອົດທົນ, ແລະສັ້ນເພື່ອຮັບປະກັນສະເພາະເຈາະຈົງ.
ການປະສົມປະສານຂອງຂະບວນການເຫຼົ່ານີ້ຮັບປະກັນວ່າ HDI PCBS ສາມາດສະຫນັບສະຫນູນສັນຍານຄວາມໄວສູງ, ສ່ວນປະກອບທີ່ມີຄວາມຫນາແຫນ້ນສູງ, ແລະຕ້ອງການເງື່ອນໄຂຄວາມຮ້ອນ.
Q1: ມີໂປແກຼມຫຍັງແດ່ທີ່ໄດ້ຮັບຜົນປະໂຫຍດຫຼາຍທີ່ສຸດຈາກ HDI PCBBS?A1: HDI PCBS ແມ່ນເຫມາະສໍາລັບອຸປະກອນທີ່ມີປະສິດຕິພາບສູງເຊິ່ງຂໍ້ຈໍາກັດພື້ນທີ່ແລະຄວາມສົມດຸນທາງສັນຍານແມ່ນສໍາຄັນ. ນີ້ປະກອບມີໂທລະສັບສະມາດໂຟນ, ແທັບເລັດ, ເຄື່ອງໃຊ້ໄຟຟ້າທີ່ສວມໃສ່, ອຸປະກອນການແພດ, ອຸປະກອນ Aeropace, ແລະຮາດແວເຄືອຂ່າຍຄວາມໄວສູງ. ຄວາມສາມາດຂອງພວກເຂົາໃນການຈັດການກັບສ່ວນປະກອບທີ່ດີແລະການເຊື່ອມຕໍ່ກັນທີ່ສັບສົນເຮັດໃຫ້ພວກເຂົາເຫນືອກວ່າໃນສະຖານະການດັ່ງກ່າວ.
Q2: ຄວາມຫນ້າເຊື່ອຖືຂອງ HDI PCB PIcbbs ໄດ້ແນວໃດ?A2: HDI PCBS ໃຫ້ຄວາມຫນ້າເຊື່ອຖືສູງຂື້ນເນື່ອງຈາກເສັ້ນທາງເຊື່ອມຕໍ່ສັ້ນກວ່າ, ການສູນເສຍສັນຍານ, ແລະຈຸດຮ້ອນທີ່ດີກວ່າໃນສະພາແຫ່ງຄວາມຫນາແຫນ້ນ. ປັດໄຈເຫຼົ່ານີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງຄວາມລົ້ມເຫຼວຂອງໄຟຟ້າ, ການເຊື່ອມໂຊມຂອງສັນຍານ, ແລະຄວາມຮ້ອນຄວາມຮ້ອນ, ການເຮັດໃຫ້ HDI pivbs ເຫມາະສົມກັບຄອມພິວເຕີ້ທີ່ສໍາຄັນທາງພາລະກິດບ່ອນທີ່ PCBs ທໍາມະດາ.
ທີ່ພັດລົມ, ການຜະລິດ HDI PCB ແມ່ນສອດຄ່ອງກັບມາດຕະຖານທີ່ນໍາຫນ້າອຸດສາຫະກໍາແລະຄວບຄຸມຄຸນນະພາບທີ່ເຂັ້ມງວດ. ມະຫາກະສິກໍາຊ່ຽວຊານດ້ານ PCBS ທີ່ມີຄວາມຫນາແຫນ້ນສູງ, ຫຼາຍຊັ້ນທີ່ປະສົມປະສານກັບການປະຕິບັດ, ຄວາມທົນທານ, ແລະຂະຫນາດແລະການຜະລິດຕົ້ນໄມ້. ຄວາມແຕກຕ່າງທີ່ສໍາຄັນຂອງແຟນບານ Fanway HDI ປະກອບມີ:
ການປັບແຕ່ງ: ນັບຊັ້ນທີ່ເຫມາະສົມ, ເອກະສານຊັ້ນໃຕ້ດິນ, ແລະສະເພາະດ້ານ / ພື້ນທີ່ສະເພາະເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການສະເພາະຂອງໂຄງການ.
ຄວາມສາມາດໃນການຜະລິດແບບພິເສດ: microvias ທີ່ມີການເຈາະເລຍ, ເປັນຮູບແບບສາຍທີ່ດີ, ແລະຕົວເລືອກທີ່ບໍ່ມີການຄວບຄຸມ.
ການຫັນປ່ຽນຢ່າງໄວວາ: ຂະບວນການຜະລິດທີ່ມີການປັບປຸງໃຫ້ອະນຸຍາດໃຫ້ມີຄວາມຫຼາກຫຼາຍພິເສດແລະການຈັດສົ່ງໃຫ້ທັນເວລາສໍາລັບໂຄງການສໍາຄັນຕະຫຼາດ.
ການຮັບປະກັນທີ່ມີຄຸນນະພາບ: ຄະນະກໍາມະການທຸກຄົນໄດ້ຮັບການທົດສອບໄຟຟ້າ, ການກວດກາແບບຕາໃນແລະການກວດສອບທີ່ເປັນປະໂຫຍດເພື່ອຮັບປະກັນຄວາມບົກຜ່ອງສູນ.
ການສະຫນັບສະຫນູນດ້ານວິຊາການ: ແຟນໆໃຫ້ຄໍາປຶກສາດ້ານເຕັກນິກທີ່ສົມບູນແບບເພື່ອເພີ່ມປະສິດທິພາບໃນການອອກແບບ, ການປະຕິບັດ, ແລະປະສິດທິພາບຕົ້ນທຶນ.
ສໍາລັບທຸລະກິດທີ່ກໍາລັງຊອກຫາການເຊື່ອມໂຍງກັບ PCTI PIX ທີ່ມີປະສິດຕິພາບສູງເຂົ້າໃນຜະລິດຕະພັນຂອງພວກເຂົາ, ແຟນບານສະເຫນີວິທີແກ້ໄຂທີ່ຫນ້າເຊື່ອຖືຈາກການຜະລິດເຕັມຮູບແບບ.
ຕິດຕໍ່ພວກເຮົາມື້ນີ້ເພື່ອຄົ້ນຫາວິທີແກ້ໄຂ HDI PCB ທີ່ກໍາຫນົດເອງແລະຍົກອອກແບບຜະລິດຕະພັນຂອງທ່ານໃຫ້ໃນລະດັບຕໍ່ໄປ.
